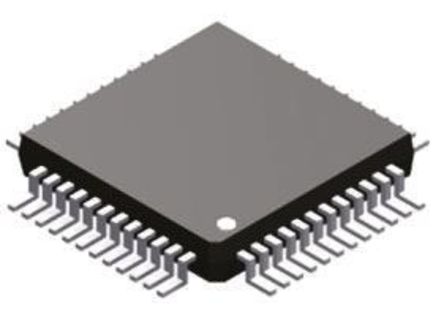

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9874ABST

ADI

RF IC IF Digitizing Subsystem UHF, Cellular, TETRA, GSM, EDGE, APCO25 10MHz ~ 300MHz 16dB Front End Attenuator 48-LQFP (7x7)

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 3,547.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC540462

Категория продукта:

Модуль RF, IC и деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9874ABST характеристики

Атрибут	Значение атрибута
Номенклатура	AD9874ABST
Производитель	ADI
ЧипСити Номер продукта	CC540462
Категория продукта	Модуль RF, IC и деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Частота	10MHz ~ 300MHz
Напряжение Питания (DC)	2.70V (min)
Ток Питания	26.5 mA
Количество Каналов	1 Channel
Количество Стежков	48 Position
Рассеяние Мощности	79.5 mW
Разрешение (биты)	24.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b.7
	Показывать Просмотр аналоги замена

AD9874ABST описание продукта

GENERAL DESCRIPTION
The AD9874 is a general-purpose IF subsystem that digitizes a low level 10 MHz to 300 MHz IF input with a signal bandwidth ranging from 6.8 kHz to 270 kHz. The signal chain of the AD9874 consists of a low noise amplifier, a mixer, a band-pass sigma-delta analog-to-digital converter, and a decimation filter with programmable decimation factor. An automatic gain control (AGC) circuit gives the AD9874 12 dB of continuous gain adjustment. Auxiliary blocks include both clock and LO synthesizers.
FEATURES
10 MHz to 300 MHz Input Frequency
7.2 kHz to 270 kHz Output Signal Bandwidth
8.1 dB SSB NF
0 dBm IIP3
AGC Free Range up to –34 dBm
12 dB Continuous AGC Range
16 dB Front End Attenuator
Baseband I/Q 16-Bit (or 24-Bit) Serial Digital Output
LO and Sampling Clock Synthesizers
Programmable Decimation Factor, Output Format, AGC, and Synthesizer Settings
370 Ω Input Impedance
2.7 V to 3.6 V Supply Voltage
Low Current Consumption: 20 mA
48-Lead LQFP Package (1.4 mm Thick)
APPLICATIONS
Multimode Narrow-Band Radio Products
Analog/Digital UHF/VHF FDMA Receivers
TETRA, APCO25, GSM/EDGE
Portable and Mobile Radio Products
Base Station Applications
SATCOM Terminals

Показывать

AD9874ABST Даташит PDF

40 страницы, 575 КБ

02/27/2003
