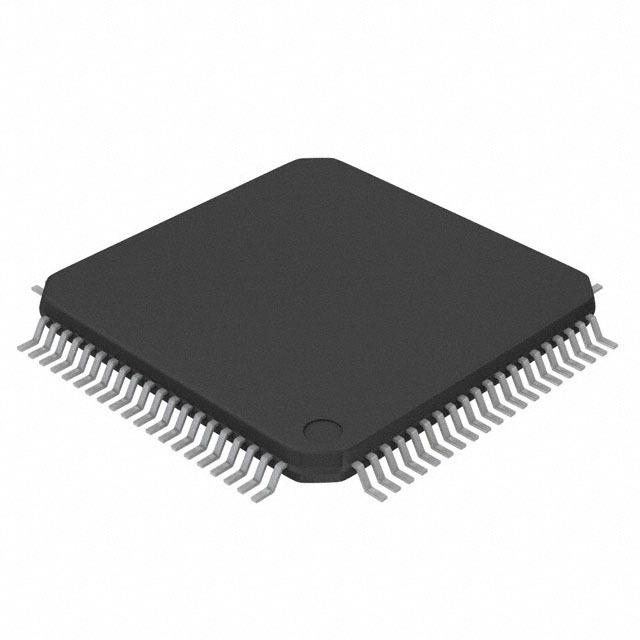

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9854ASTZ

ADI

Direct Digital Synthesizer 300MHz 2DAC 12Bit Parallel/Serial 80Pin LQFP Tray

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 3,117.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC804129

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9854ASTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9854ASTZ
Производитель	ADI
ЧипСити Номер продукта	CC804129
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Частота	300 MHz
Напряжение Питания (DC)	3.13V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	10 mA
Ток Питания	755 mA
Количество Стежков	80 Position
Количество Битов	12 Bit
Рассеяние Мощности	3000 mW
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Количество ЦАПов	2 DAC
Напряжение питания	3.14V ~ 3.47V
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
	Показывать Просмотр аналоги замена

AD9854ASTZ описание продукта

The AD9854ASTZ is a Digital Synthesizer, highly integrated device that uses advanced DDS technology, coupled with two internal high speed, high performance quadrature DACs to form a digitally programmable I and Q synthesizer function. When referenced to an accurate clock source, the AD9854 generates highly stable, frequency-phase, amplitude-programmable sine and cosine outputs. Maintaining 17-bit ensures excellent SFDR. The circuit architecture of the AD9854 allows the generation of simultaneous quadrature output signals at frequencies up to 150MHz, which can be digitally tuned at a rate of up to 100 million new frequencies per second. The 12-bit I and Q DACs, coupled with the innovative DDS architecture, provide excellent wideband and narrow-band output SFDR.
300MHz internal clock rate
FSK, BPSK, PSK, chirp, AM operation
Dual integrated 12-bit digital-to-analog converters (DACs)
Ultrahigh speed comparator, 3ps rms jitter
Excellent dynamic performance 80dB SFDR at 100MHz (±1MHz) AOUT
4x to 20x Programmable reference clock multiplier
Dual 48-bit programmable frequency registers
Dual 14-bit programmable phase offset registers
12-bit Programmable amplitude modulation and
ON/OFF output shaped keying function
Single-pin FSK and BPSK data interfaces
PSK capability via input/output interface
Linear or nonlinear FM chirp functions with single-pin
frequency hold function
Frequency-ramped FSK
<25ps RMS total jitter in clock generator mode
Automatic bidirectional frequency sweeping
Sin(x)/x correction
10MHz Serial 2- or 3-wire SPI compatible
100MHz Parallel 8-bit programming

Показывать

AD9854ASTZ Даташит PDF

52 страницы, 1417 КБ

07/30/2007
