AD9851BRSZ Купить - ADI Опорный чип напряжения

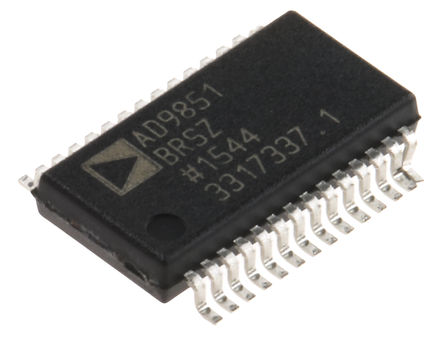

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9851BRSZ

ADI

Special Function IC, Direct Digital Synthesizer, 180MHz, 10Bit DAC, 2.7V to 5.25V, SSOP-28

Наличие: 286 шт.

Адрес доставки: Москва

Цена: ₽ 2,457.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC145212

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9851BRSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9851BRSZ
Производитель	ADI
ЧипСити Номер продукта	CC145212
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Частота	180 MHz
Напряжение Питания (DC)	5.25 V, 2.70 V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	10 mA
Ток Питания	130 mA
Количество Стежков	28 Position
Количество Битов	10 Bit
Рассеяние Мощности	650 mW
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	650 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9851BRSZ описание продукта

The AD9851BRSZ is a CMOS 180MHz DDS/DAC Synthesizer that uses advanced DDS technology, coupled with an internal high speed, high performance D/A converter and comparator to form a digitally programmable frequency synthesizer and clock generator function. When referenced to an accurate clock source, it generates a stable frequency and phase-programmable digitized analogue output sine wave. This sine wave can be used directly as a frequency source or internally converted to a square wave for agile-clock generator applications. The DDS contains a unique 6x REFCLK multiplier circuit that eliminates the need for a high speed reference oscillator and has minimal impact on SFDR and phase noise characteristics. This provides five bits of programmable phase modulation resolution to enable phase shifting of its output in increments of 11.25°.
180MHz Clock rate with selectable 6x reference clock multiplier
On-chip high performance 10-bit DAC and high speed comparator with hysteresis
>43dB SFDR
32-bit Frequency tuning word
Parallel or serial simplified control interface
Asynchronous loading format
5-bit Phase modulation and offset capability
ESD sensitive device, take proper precaution while handling the device.
