AD9826KRSZRL Купить - ADI Чип интерфейса

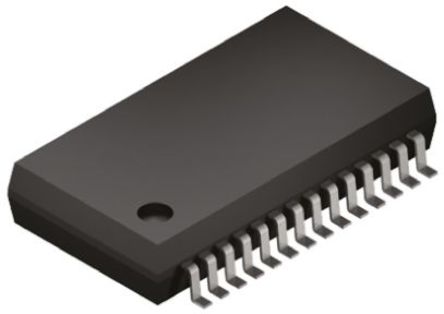

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9826KRSZRL

ADI

AFE Video 1ADC 16Bit 5V 28Pin SSOP T/R

Наличие: 87 шт.

Адрес доставки: Москва

Цена: ₽ 279.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1067019

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9826KRSZRL характеристики

Атрибут	Значение атрибута
Номенклатура	AD9826KRSZRL
Производитель	ADI
ЧипСити Номер продукта	CC1067019
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Рабочее Напряжение	5 V
Ток Питания	75 mA
Количество Каналов	3 Channel
Рассеяние Мощности	400 mW
Частота Выборки	30000 KSPS
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Входное напряжение	5 V
Длина	10.34 mm
Ширина	7.9 mm
Высота	1.79 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9826KRSZRL описание продукта

PRODUCT DESCRIPTION
The AD9826 is a complete analog signal processor for imaging applications. It features a 3-channel architecture designed to sample and condition the outputs of trilinear color CCD arrays.
Each channel consists of an input clamp, Correlated Double Sampler (CDS), offset DAC, and Programmable Gain Amplifier (PGA), multiplexed to a high-performance 16-bit A/D converter.
The AD9826 can operate at speeds greater than 15 MSPS with reduced performance. The CDS amplifiers may be disabled for use with sensors that do not require CDS, such as Contact Image Sensors (CIS), CMOS active pixel sensors, and Focal Plane Arrays.
FEATURES
16-Bit 15 MSPS A/D Converter
3-Channel 16-Bit Operation up to 15 MSPS
1-Channel 16-Bit Operation up to 12.5 MSPS
2-Channel Mode for Mono Sensors with Odd/Even Outputs
Correlated Double Sampling
1~6Programmable Gain
300 mV Programmable Offset
Input Clamp Circuitry
Internal Voltage Reference
Multiplexed Byte-Wide Output
Optional Single Byte Output Mode
3-Wire Serial Digital Interface
3 V/5 V Digital I/O Compatibility
28-Lead SSOP Package
Low Power CMOS: 400 mW (Typ)
Power-Down Mode Available
APPLICATIONS
Flatbed Document Scanners
Digital Copier
Multifunction Peripherals
Infrared Imaging Applications
Machine Vision

Показывать

AD9826KRSZRL Даташит PDF

20 страницы, 270 КБ

06/04/2012

просматривать

AD9826KRSZRL Даташит PDF

20 страницы, 184 КБ

просматривать

AD9826KRSZRL Даташит PDF

20 страницы, 195 КБ

03/28/2012

просматривать

AD9826KRSZRL Даташит PDF

2 страницы, 47 КБ

04/05/2004

просматривать

AD9826KRSZRL Другие Даташит

20 страницы, 148 КБ

10/19/2001

просматривать

AD9826KRSZRL Другие Даташит

20 страницы, 151 КБ

10/19/2001

просматривать

AD9826KRSZRL Другие Даташит

3 страницы, 275 КБ

11/03/2014

просматривать

AD9826KRSZRL Другие Даташит

2 страницы, 950 КБ

02/04/2016

просматривать

AD9826KRSZRL Примечание по применению

10 страницы, 732 КБ

просматривать
