AD9826KRSZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

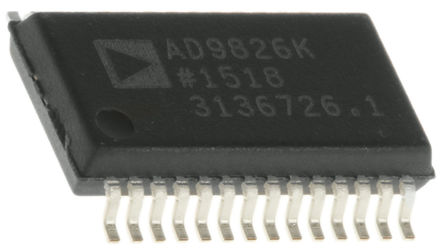

AD9826KRSZ

ADI

AD9826KRSZ, Image Signal Processor, 3Channel 16Bit, 30000KSPS Serial-3 Wire, 28Pin SSOP

Наличие: 421 шт.

Адрес доставки: Москва

Цена: ₽ 1,808.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC298104

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9826KRSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9826KRSZ
Производитель	ADI
ЧипСити Номер продукта	CC298104
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	4.75V (min)
Рабочее Напряжение	5 V
Ток Питания	75 mA
Количество Каналов	3 Channel
Количество Стежков	28 Position
Рассеяние Мощности	400 mW
Частота Выборки	30000 KSPS
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	5 V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Входное напряжение	5 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9826KRSZ описание продукта

The AD9826KRSZ is a Complete 16-bit Imaging Signal Processor features a 3-channel architecture designed to sample and condition the outputs of tri-linear colour CCD arrays. Each channel consists of an input clamp, correlated double sampler (CDS), offset DAC and programmable gain amplifier (PGA) multiplexed to a high-performance 16-bit A/D converter. The AD9826 can operate at speeds greater than 15MSPS with reduced performance. The CDS amplifiers may be disabled for use with sensors that do not require CDS, such as contact image sensors (CIS), CMOS active pixel sensors and focal plane arrays. The 16-bit digital output is multiplexed into an 8-bit output word, which is accessed using two read cycles. There is an optional single byte output mode. The internal registers are programmed through a 3-wire serial interface and provide adjustment of the gain, offset and operating mode. It operates from a single 5V power supply, typically consumes 400mW of power.
2-channel mode for mono sensors with odd/even outputs
Correlated double sampling
1 to 6 Programmable gain
300mV Programmable offset
Input clamp circuitry
Internal voltage reference
Multiplexed byte-wide output
Optional single byte output mode
3-wire serial digital interface
3V/5V Digital I/O compatibility
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD9826KRSZ Даташит PDF

20 страницы, 270 КБ

06/04/2012
