AD9788BSVZ Купить - ADI Преобразователь DA

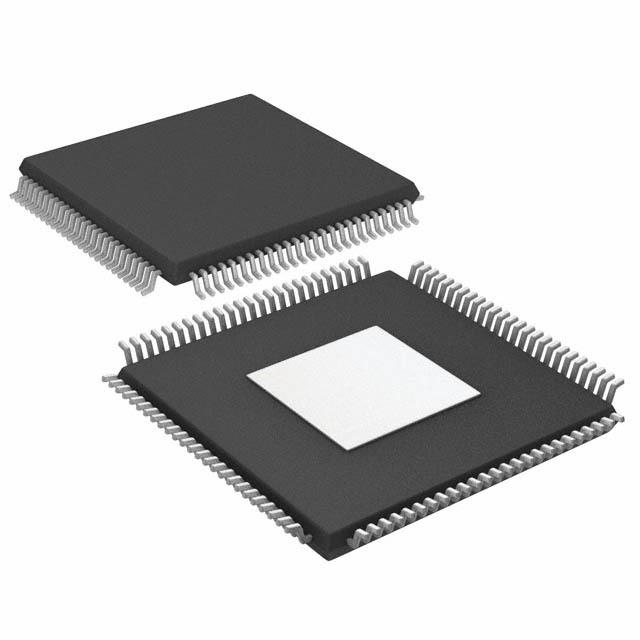

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9788BSVZ

ADI

ANALOG DEVICES AD9788BSVZ Digital to Analog Converter, 16Bit, 800MSPS, Parallel, 1.7V to 1.9V, 3.13V to 3.47V, QFP

Наличие: 38,830 шт.

Адрес доставки: Москва

Цена: ₽ 3,776.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC804682

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9788BSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9788BSVZ
Производитель	ADI
ЧипСити Номер продукта	CC804682
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Количество Выходных Интерфейсов	2 Output
Ток Питания	0.00 A
Количество Каналов	2 Channel
Количество Битов	16 Bit
Рассеяние Мощности	450 mW
Частота Выборки	800 Msps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9788BSVZ описание продукта

Product Details
The AD9785/AD9787/AD9788 are 12-bit, 14-bit, and 16-bit, high dynamic range TxDAC® devices, respectively, that provide a sample rate of 800 MSPS, permitting multicarrier generation up to the Nyquist frequency. Features are included for optimizing direct conversion transmit applications, including complex digital modulation, as well as gain, phase, and offset compensation. The DAC outputs are optimized to interface seamlessly with analog quadrature modulators, such as the ADL5375 family from Analog Devices, Inc. A serial peripheral interface (SPI) provides for programming and readback of many internal parameters. Full-scale output current can be programmed over a range of 10 mA to 30 mA. The AD9785/AD9787/AD9788 family is manufactured on a 0.18 μm CMOS process and operates from 1.8 V and 3.3 V supplies. It is enclosed in a 100-lead TQFP package.
Product Highlights
1. Low noise and intermodulation distortion (IMD) enable high quality synthesis of wideband signals from baseband to high intermediate frequencies.
2. Proprietary DAC output switching technique enhances dynamic performance.
3. CMOS data input interface with adjustable setup and hold.
4. Low power complex 32-bit numerically controlled oscillators (NCOs).
Applications
Wireless infrastructure
W-CDMA, CDMA2000, TD-SCDMA, WiMAX, GSM
Digital high or low IF synthesis
Transmit diversity
Wideband communications
LMDS/MMDS, point-to-point
### Features and Benefits
Analog output: adjustable 8.7 mA to 31.7 mA, RL = 25 Ω to 50 Ω
Low power, fine complex NCO allows carrier placement anywhere in DAC bandwidth while adding <300 mW power
Auxiliary DACs allow I and Q gain matching and offset control
Includes programmable I and Q phase compensation
Internal digital upconversion capability
Multiple chip synchronization interface
High performance, low noise PLL clock multiplier
Digital inverse sinc filter
100-lead, exposed pad TQFP package

Показывать

AD9788BSVZ Даташит PDF

64 страницы, 833 КБ

02/20/2009

просматривать

AD9788BSVZ Даташит PDF

64 страницы, 984 КБ

03/28/2012

просматривать

AD9788BSVZ Другие Даташит

64 страницы, 1236 КБ

01/29/2016

просматривать

AD9788BSVZ Другие Даташит

57 страницы, 1518 КБ

просматривать

AD9788BSVZ Другие Даташит

56 страницы, 1578 КБ

12/05/2006

просматривать

AD9788BSVZ Примечание по применению

28 страницы, 635 КБ

12/09/2008

просматривать

AD9788BSVZ Примечание по применению

12 страницы, 233 КБ

02/01/2008

просматривать

AD9788BSVZ Примечание по применению

3 страницы, 146 КБ

06/25/2013

просматривать

AD9788BSVZ Примечание по применению

2 страницы, 75 КБ

06/20/2007

просматривать
