AD977ABRSZ Купить - ADI Преобразователь AD

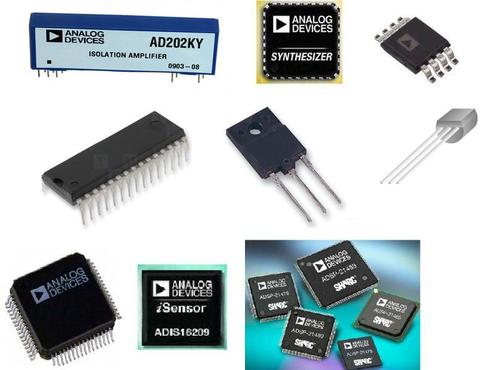

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD977ABRSZ

ADI

Analog to Digital Converter, 16Bit, 200KSPS, Single, 4.75V, 5.25V, SSOP

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 8,445.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1210204

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD977ABRSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD977ABRSZ
Производитель	ADI
ЧипСити Номер продукта	CC1210204
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	11.0 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	100 W
Частота Выборки	200 ksps
Разрешение (биты)	16.0 Bit
Входная Ёмкость	40.0 pF
Входной Импеданс	11.5 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD977ABRSZ описание продукта

Product Details
The AD977/AD977A is a high speed, low power 16-bit A/D converter that operates from a single 5 V supply. The AD977A has a throughput rate of 200 kSPS whereas the AD977 has a throughput rate of 100 kSPS. Each part contains a successive approximation, switched capacitor ADC, an internal 2.5 V reference, and a high speed serial interface. The ADC is factory calibrated to minimize all linearity errors. The AD977/AD977A is specified for full scale bipolar input ranges of ±10 V, ±5 V and ±3.3 V, and unipolar ranges of 0 V to 10 V, 0 V to 5 V and 0 V to 4 V.
### Features and Benefits
Fast 16-Bit ADC 200 kSPS Throughput Rate
Single 5 V Supply Operation
Power Dissipation 100 mW Max
Power-Down Mode 50 µW
Choice of External or Internal 2.5 V Reference
High Speed Serial Interface
Input Ranges:
Unipolar; 0 V–10 V, 0 V–5 V and
0 V–4 V
Bipolar; ±10 V, ±5 V and ±3.3 V
On-Chip Clock
20-Lead Skinny DIP or SOIC Package
28-Lead Skinny SSOP Package

Показывать

AD977ABRSZ Даташит PDF

24 страницы, 285 КБ

10/05/2000

просматривать

AD977ABRSZ Даташит PDF

24 страницы, 339 КБ

03/28/2012

просматривать

AD977ABRSZ Другие Даташит

12 страницы, 1886 КБ

04/20/2005

просматривать

AD977ABRSZ Другие Даташит

4 страницы, 245 КБ

02/02/2015

просматривать

AD977ABRSZ Другие Даташит

3 страницы, 46 КБ

11/07/2013

просматривать

AD977ABRSZ Примечание по применению

6 страницы, 932 КБ

просматривать
