AD9779BSVZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

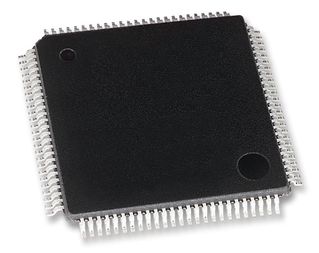

AD9779BSVZ

ADI

ANALOG DEVICES AD9779BSVZ Digital to Analog Converter, 16Bit, 1GSPS, Parallel, 1.7V to 1.9V, 3.13V to 3.47V, QFP, 100Pins

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 3,615.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1271340

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9779BSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9779BSVZ
Производитель	ADI
ЧипСити Номер продукта	CC1271340
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Напряжение Питания (DC)	3.30V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	0.00 A
Количество Каналов	2 Channel
Количество Битов	16 Bit
Рассеяние Мощности	1000 mW
Частота Выборки	1.00 GHz
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Количество ЦАПов	2 DAC
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9779BSVZ описание продукта

Product Details
The AD9776/AD9778/AD9779 are dual, 12-/14-/16-bit, high dynamic range, digital-to-analog converters (DACs) that provide a sample rate of 1 GSPS, permitting multicarrier generation up to the Nyquist frequency. They include features optimized for direct conversion transmit applications, including complex digital modulation, and gain and offset compensation. The DAC outputs are optimized to interface seamlessly with analog quad-rature modulators such as the AD8349. A serial peripheral interface (SPI®) provides for programming/readback of many internal parameters. Full-scale output current can be programmed over a range of 10 mA to 30 mA. The devices are manufactured on an advanced 0.18 μm CMOS process and operate on 1.8 V and 3.3 V supplies for a total power consumption of 1.0 W. They are enclosed in 100-lead TQFP packages.
**Product Highlights**
1. Ultralow noise and intermodulation distortion (IMD) enable high quality synthesis of wideband signals from baseband to high intermediate frequencies.
2. A proprietary DAC output switching technique enhances dynamic performance.
3. The current outputs are easily configured for various single-ended or differential circuit topologies.
4. CMOS data input interface with adjustable set up and hold.
5. Novel 2×, 4×, and 8× interpolator/coarse complex modulator allows carrier placement anywhere in DAC bandwidth.
**Applications**
* Wireless infrastructure
WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM
* Digital high or low IF synthesis
* Internal digital upconversion capability
* Transmit diversity
* Wideband communications: LMDS/MMDS, point-to-point
Data Sheet, Rev. A, 3/07
### Features and Benefits
Low power: 1.0 W @ 1 GSPS, 600 mW @ 500 MSPS, full operating conditions
SFDR = 78 dBc to fOUT = 100 MHz
Single carrier WCDMA ACLR = 79 dBc @ 80 MHz IF
Analog output: adjustable 8.7 mA to 31.7 mA, RL = 25 Ω to 50 Ω
Novel 2×, 4×, and 8× interpolator/coarse complex modulator allows carrier placement anywhere in DAC bandwidth
|
Auxiliary DACs allow control of external VGA and offset control
Multiple chip synchronization interface
High performance, low noise PLL clock multiplier
Digital inverse sinc filter
100-lead, exposed paddle TQFP package
---|---

Показывать

AD9779BSVZ Даташит PDF

56 страницы, 1526 КБ

03/29/2007

просматривать

AD9779BSVZ Даташит PDF

56 страницы, 1526 КБ

03/29/2007

просматривать

AD9779BSVZ Даташит PDF

56 страницы, 1226 КБ

03/28/2012

просматривать

AD9779BSVZ Даташит PDF

18 страницы, 435 КБ

просматривать

AD9779BSVZ Даташит PDF

57 страницы, 1151 КБ

02/05/2016

просматривать

AD9779BSVZ Даташит PDF

56 страницы, 1375 КБ

08/02/2005

просматривать

AD9779BSVZ Другие Даташит

56 страницы, 1365 КБ

просматривать

AD9779BSVZ Другие Даташит

8 страницы, 130 КБ

просматривать

AD9779BSVZ Другие Даташит

3 страницы, 148 КБ

08/04/2016

просматривать

AD9779BSVZ Примечание по применению

32 страницы, 1536 КБ

02/01/2006

просматривать

AD9779BSVZ Примечание по применению

12 страницы, 247 КБ

05/17/2007

просматривать

AD9779BSVZ Примечание по применению

8 страницы, 220 КБ

03/19/2009

просматривать

AD9779BSVZ Примечание по применению

4 страницы, 813 КБ

09/17/2004

просматривать
