AD9675KBCZ Купить - ADI Интегрированный чип особого применения

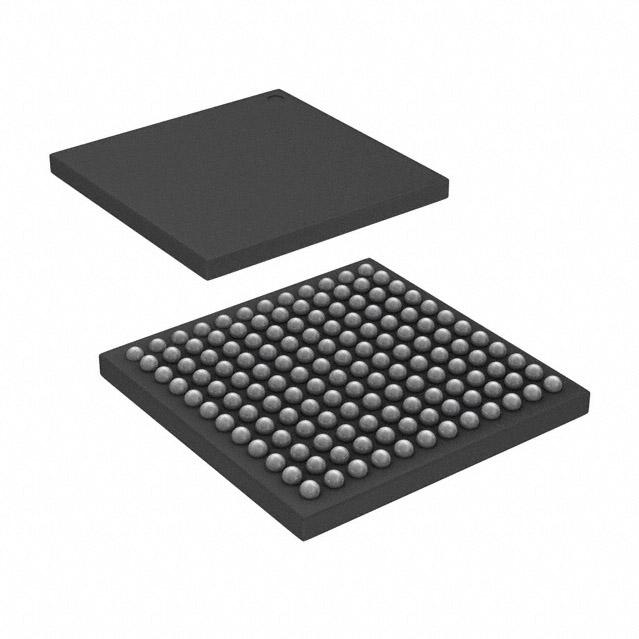

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9675KBCZ

ADI

AFE General Purpose 1ADC 14Bit 1.8V 144Pin CSP-BGA Tray

Наличие: 1,187 шт.

Адрес доставки: Москва

Цена: ₽ 14,949.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2031463

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9675KBCZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9675KBCZ
Производитель	ADI
ЧипСити Номер продукта	CC2031463
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	144 Pin
Корпус/Пакет	BGA-144
Напряжение Питания (DC)	1.70V (min)
Номинальная Мощность	150 mW
Количество Каналов	8 Channel
Количество Стежков	144 Position
Количество Битов	14 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.7 V
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9675KBCZ описание продукта

Product Details
The AD9675 is designed for low cost, low power, small size, and ease of use for medical ultrasound. It contains eight channels of a variable gain amplifier (VGA) with a low noise preamplifier (LNA), a continuous wave (CW) harmonic rejection I/Q demodulator with programmable phase rotation, an antialiasing filter (AAF), an analog-to-digital converter (ADC), and a digital high-pass filter and RF decimation by 2 for data processing and bandwidth reduction.
Each channel features a maximum gain of up to 52 dB, a fully differential signal path, and an active input preamplifier termination. The channel is optimized for high dynamic performance and low power in applications where a small package size is critical.
The LNA has a single-ended to differential gain that is selectable through the serial port interface (SPI). Assuming a 15 MHz noise bandwidth (NBW) and a 21.6 dB LNA gain, the LNA input SNR is 94 dB. In CW Doppler mode, each LNA output drives an I/Q demodulator that has independently programmable phase rotation with 16 phase settings.
Power-down of individual channels is supported to increase battery life for portable applications. Standby mode allows quick power-up for power cycling. In CW Doppler operation, the VGA, AAF, and ADC are powered down. The ADC contains features to maximize flexibility and minimize system cost, such as a programmable clock, data alignment, and programmable digital test pattern generation. The digital test patterns include built-in fixed patterns, built-in pseudorandom patterns, and custom user-defined test patterns entered via the SPI.
Applications
Medical imaging/ultrasound
Nondestructive testing (NDT)
### Features and Benefits
8 channels of LNA, VGA, AAF, ADC, and digital RF decimator
Low power:
\- 150 mW per channel, TGC mode, 40 MSPS
\- 62.5 mW per channel, CW mode
10 mm × 10 mm, 144-ball CSP_BGA
TGC channel input referred noise: 0.82 nV/√Hz, maximum gain
Flexible power-down modes
Fast recovery from low power standby mode: 2 μs
Low noise preamplifier (LNA)
Input referred noise:
0.78 nV/√Hz, gain = 21.6 dB
Programmable gain: 15.6 dB, 17.9 dB, or 21.6 dB
0.1 dB compression: 1000 mV p-p, 750 mV p-p, or 450 mV p-p
Flexible active input impedance matching
Variable gain amplifier (VGA)
Attenuator range: 45 dB, linear in dB gain control
Postamp gain (PGA): 21 dB, 24 dB, 27 dB, or 30 dB
Antialiasing filter (AAF)
Programmable second-order low-pass filter (LPF) from 8 MHz to 18 MHz or 13.5 MHz to 30 MHz and high-pass filter (HPF)
Analog-to-digital converter (ADC)
SNR: 75 dB, 14 bits up to 125 MSPS
JESD204B Subclass 0 coded serial digital outputs
See data sheet for additional features
