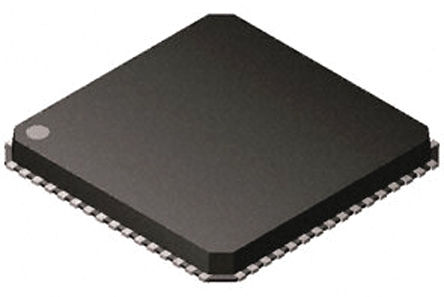

AD9520-0BCPZ

ADI

Clock Generator -40℃ to 85℃ 64Pin LFCSP EP Tray

Наличие: 213 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 1,513.39

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC1883286

Категория продукта:

Деталь тактового сигнала

Упаковка: LFCSP-64

Дата доставки: 7 дней

Оплата:

Обновлено 12.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD9520-0BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9520-0BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1883286
Жизненный Цикл Продукта	Active
Категория продукта	Деталь тактового сигнала
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LFCSP-64
Частота	1.6 GHz
Напряжение Питания (DC)	3.13V (min)
Количество Выходных Интерфейсов	12 Output
Количество Цепей	1 Circuit
Количество Стежков	64 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.135V ~ 3.465V
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
Длина	9.1 mm
Ширина	9.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

AD9520-0BCPZ описание продукта

GENERAL DESCRIPTION
The AD9520-01 provides a multioutput clock distribution function with subpicosecond jitter performance, along with an on-chip PLL and VCO. The on-chip VCO tunes from 2.53 GHz to 2.95 GHz. An external 3.3 V/5 V VCO/VCXO of up to 2.4 GHz can also be used.
The AD9520 serial interface supports both SPI and I2C® ports. An in-package EEPROM can be programmed through the serial interface and store user-defined register settings for power-up and chip reset.
The AD9520 features 12 LVPECL outputs in four groups. Any of the 1.6 GHz LVPECL outputs can be reconfigured as two 250 MHz CMOS outputs
FEATURES
Low phase noise, phase-locked loop (PLL)
On-chip VCO tunes from 2.53 GHz to 2.95 GHz
Supports external 3.3 V/5 V VCO/VCXO to 2.4 GHz
1 differential or 2 single-ended reference inputs
Accepts CMOS, LVDS, or LVPECL references to 250 MHz
Accepts 16.67 MHz to 33.3 MHz crystal for reference input
Optional reference clock doubler
Reference monitoring capability
Auto and manual reference switchover/holdover modes, with selectable revertive/nonrevertive switching
Glitch-free switchover between references
Automatic recovery from holdover
Digital or analog lock detect, selectable
Optional zero delay operation
Twelve 1.6 GHz LVPECL outputs divided into 4 groups
Each group of 3 has a 1-to-32 divider with phase delay
Additive output jitter as low as 225 fs rms
Channel-to-channel skew grouped outputs <16 ps
Each LVPECL output can be configured as 2 CMOS outputs (for fOUT ≤ 250 MHz)
Automatic synchronization of all outputs on power-up
Manual synchronization of outputs as needed
SPI- and I²C-compatible serial control port
64-lead LFCSP
Nonvolatile EEPROM stores configuration settings
APPLICATIONS
Low jitter, low phase noise clock distribution
Clock generation and translation for SONET, 10Ge, 10G FC, and other 10 Gbps protocols
Forward error correction (G.710)
Clocking high speed ADCs, DACs, DDSs, DDCs, DUCs, MxFEs
High performance wireless transceivers
ATE and high performance instrumentation
Broadband infrastructures

Показывать

AD9520-0BCPZ Даташит PDF

81 страницы, 1393 КБ
