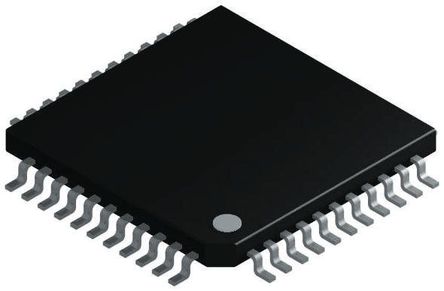

AD9243ASZ

ADI

ANALOG DEVICES AD9243ASZ Analog to Digital Converter, 14Bit, 3MSPS, Single, 4.75V, 5.25V, MQFP

Наличие: 870 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,214.43

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC6739637

Категория продукта:

Преобразователь AD

Упаковка: QFP-44

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD9243ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9243ASZ
Производитель	ADI
ЧипСити Номер продукта	CC6739637
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AD
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Напряжение Питания (DC)	4.75V (min)
Ток Питания	20.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	110 mW
Частота Выборки	3 Msps
Потребляемая Мощность	110 mW
Разрешение (биты)	14.0 Bit
Входная Ёмкость	16.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

Аналоги товара

AD9243ASZ описание продукта

Product Details
The AD9243 is a 3 MSPS, single supply, 14-bit analog-to- digital converter (ADC). It combines a low cost, high speed CMOS process and a novel architecture to achieve the resolution and speed of existing hybrid implementations at a fraction of the power consumption and cost. It is a complete, monolithic ADC with an on-chip, high performance, low noise sample-and-hold amplifier and programmable voltage reference. An external reference can also be chosen to suit the dc accuracy and temperature drift requirements of the application. The device uses a multistage differential pipelined architecture with digital output error correction logic to guarantee no missing codes over the full operating temperature range.
The input of the AD9243 is highly flexible, allowing for easy interfacing to imaging, communications, medical, and data- acquisition systems. A truly differential input structure allows for both single-ended and differential input interfaces of varying input spans. The sample-and-hold amplifier (SHA) is equally suited for both multiplexed systems that switch full-scale voltage levels in successive channels as well as sampling single-channel inputs at frequencies up to and beyond the Nyquist rate. Also, the AD9243 performs well in communication systems employing Direct-IF Down Conversion since the SHA in the differential input mode can achieve excellent dynamic performance _well beyond_ its specified Nyquist frequency of 1.5 MHz.
A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary output format. An out-of-range (OTR) signal indicates an over-flow condition which can be used with the most significant bit to determine low or high overflow.
### Features and Benefits
Low Power Dissipation: 110 mW
Single +5 V Supply
Integral Nonlinearity Error: 2.5 LSB
Differential Nonlinearity Error: 0.6 LSB
Input Referred Noise: 0.36 LSB
On-Chip Sample-and-Hold Amplifier and Voltage Reference
Signal-to-Noise and Distortion
Ratio: 79.0 dB
Spurious-Free Dynamic
Range: 91.0 dB
Out-of-Range Indicator
Straight Binary Output Data
44-Lead MQFP
