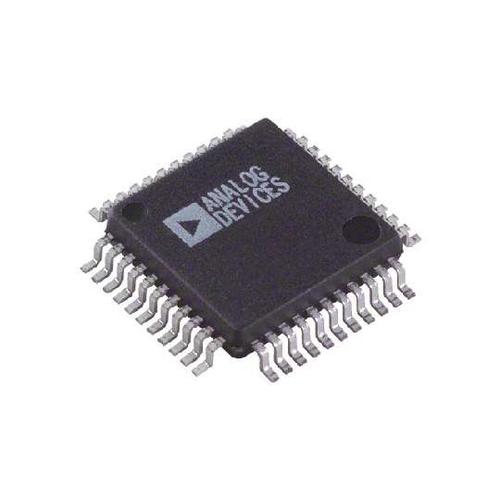

AD9240ASZ

ADI

Analog to Digital Converter, 14Bit, 10MSPS, Single, 4.75V, 5.25V, MQFP

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 4,407.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC178004

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9240ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9240ASZ
Производитель	ADI
ЧипСити Номер продукта	CC178004
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Напряжение Питания (DC)	4.75V (min)
Рабочее Напряжение	5 V
Ток Питания	46.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	285 mW
Частота Выборки	10 Msps
Потребляемая Мощность	285 mW
Разрешение (биты)	14.0 Bit
Входная Ёмкость	16.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-55℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9240ASZ описание продукта

The AD9240ASZ is a complete 14-bit monolithic Analog-to-digital Converter (ADC) combines a high speed CMOS process and a novel architecture to achieve the resolution and speed of existing hybrid implementations at a fraction of the power consumption. The ADC with an on-chip, high performance, low noise sample-and-hold amplifier and programmable voltage reference. An external reference can also be chosen to suit the dc accuracy and temperature drift requirements of the application. The device uses a multistage differential pipelined architecture with digital output error correction logic to guarantee no missing codes over the full operating temperature range. A truly differential input structure allows for both single-ended and differential input interfaces of varying input spans. A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary output format.
Complete - On-chip sample-and-hold amplifier and voltage reference
Signal-to-noise and distortion ratio - 77.5dB
Out-of-range indicator
Straight binary output data

Показывать

AD9240ASZ Даташит PDF

24 страницы, 323 КБ

11/05/1998
