AD9220ARSZ

ADI

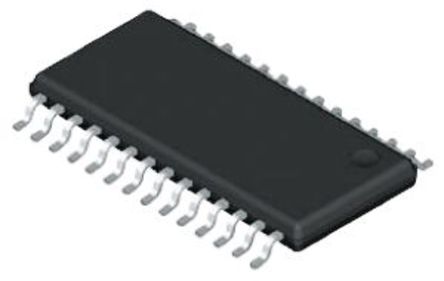

ANALOG DEVICES AD9220ARSZ Analog to Digital Converter, 12Bit, 10MSPS, Single, 4.75V, 5.25V, SSOP

Наличие: 683 шт.

Адрес доставки: Москва

Цена: ₽ 1,964.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC444462

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9220ARSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9220ARSZ
Производитель	ADI
ЧипСити Номер продукта	CC444462
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	4.75V (min)
Ток Питания	51 mA
Количество Цепей	1 Circuit
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	250 mW
Частота Выборки	10 Msps
Разрешение (биты)	12.0 Bit
Входная Ёмкость	16.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	310 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD9220ARSZ описание продукта

Product Details
The AD9221, AD9223, and AD9220 are a generation of high performance, single supply 12-bit analog-to-digital converters. Each device exhibits true 12-bit linearity and temperature drift performance1 as well as 11.5 bit or better ac performance2. The AD9221/AD9223/AD9220 share the same interface options, package, and pinout. Thus, the product family provides an upward or downward component selection path based on performance, sample rate and power. The devices differ with respect to their specified sampling rate and power consumption which is reflected in their dynamic performance over frequency.
The AD9221/AD9223/AD9220 combine a low cost, high speed single-CMOS process and a novel architecture to achieve the resolution and speed of existing hybrid and monolithic implementations at a fraction of the power consumption and cost. Each device is a complete, monolithic ADC with an on-chip, high performance, low noise sample-and-hold amplifier and programmable voltage reference. An external reference can also be chosen to suit the dc accuracy and temperature drift requirements of the application. The devices use a multistage differential pipelined architecture with digital output error correction logic to provide 12-bit accuracy at the specified data rates and to guarantee no missing codes over the full operating temperature range.
The input of the AD9221/AD9223/AD9220 is highly flexible, allowing for easy interfacing to imaging, communications, medical, and data-acquisition systems. A truly differential input structure allows for both single-ended and differential input sample-interfaces of varying input spans. The sample-and-hold (SHA) amplifier is equally suited for both multiplexed systems that switch full-scale voltage levels in successive channels as well as sampling single-channel inputs at frequencies up to and beyond the Nyquist rate. Also, the AD9221/AD9223/AD9220 is well suited for communication systems employing IF Down Conversion since the SHA in the differential input mode can achieve excellent dynamic performance far beyond its specified Nyquist frequency2.
A single clock input is used to control all internal conversion The digital output data is presented in straight binary format. An out-of-range (OTR) signal indicates an flow condition which can be used with the most significant bit to determine low or high overflow.
NOTES:
1 Excluding internal voltage reference
2 Depends on the analog input configuration
### Features and Benefits
Monolithic 12-Bit A/D Converter Product Family
Family Members are: AD9221, AD9223, and AD9220
Flexible Sampling Rates: 1.5 MSPS, 3.0 MSPS, and 10 MSPS
Low Power Dissipation: 59 mW, 100 mW, and 250 mW
Single +5 V Supply
Integral Nonlinearity Error: 0.5 LSB
Differential Nonlinearity Error: 0.3 LSB
70 dB SNR and 86 dB SFDR
Out-of-Range Indicator
28-SOIC and 28-SSOP

Показывать

AD9220ARSZ Даташит PDF

32 страницы, 513 КБ

02/06/2003
