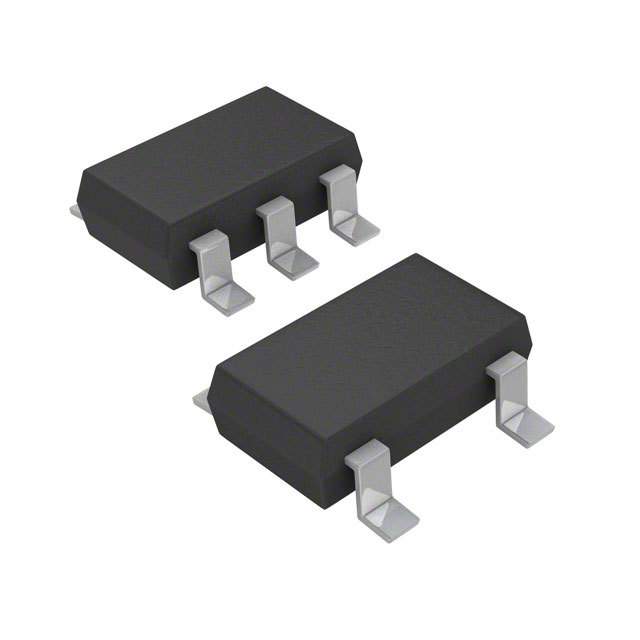

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

AD8628ARTZ-REEL7

ADI

* Lowest auto-zero amplifier noise * Low offset voltage: 1µV * Input offset drift: 0.002μV/°C * Rail-to-rail input and output swing * 5V single-supply operation * High gain, CMRR, and PSRR: 130dB * Very low input bias current: 100pA maximum * Low supply current: 1mA * Overload recovery time: 50µs * No external components required * Qualified for automotive applications

Наличие: 155 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 142.97

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC469320

Категория продукта:

Операционный усилитель

Упаковка: SOT-23-5

Дата доставки: 7 дней

Оплата:

Обновлено 07.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD8628ARTZ-REEL7 характеристики

Атрибут	Значение атрибута
Номенклатура	AD8628ARTZ-REEL7
Производитель	ADI
ЧипСити Номер продукта	CC469320
Жизненный Цикл Продукта	Active
Категория продукта	Операционный усилитель
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Выходной Ток	30mA @5V
Ток Питания	850 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	120 dB
Входная Ёмкость	10.0 pF
Ширина Ленты	2.5 MHz
Скорость Нарастания	1.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2.5 MHz
Входной Импеданс	500 GΩ
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	2.5 MHz
Gain Bandwidth	120 dB
Минимальный диапазон CMRR	120 dB
Напряжение питания	2.7V ~ 5V
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

AD8628ARTZ-REEL7 описание продукта

Product Details
This amplifier has ultralow offset, drift, and bias current. The AD8628/AD8629/AD8630 are wide bandwidth auto-zero amplifiers featuring rail-to-rail input and output swing and low noise. Operation is fully specified from 2.7 V to 5 V single supply (±1.35 V to ±2.5 V dual supply).
The AD8628/AD8629/AD8630 provide benefits previously found only in expensive auto-zeroing or chopper-stabilized amplifiers. Using Analog Devices, Inc., topology, these zero-drift amplifiers combine low cost with high accuracy and low noise. No external capacitor is required. In addition, the AD8628/ AD8629/AD8630 greatly reduce the digital switching noise found in most chopper-stabilized amplifiers.
With an offset voltage of only 1 μV, drift of less than 0.005 μV/°C, and noise of only 0.5 μV p-p (0 Hz to 10 Hz), the AD8628/ AD8629/AD8630 are suited for applications where error sources cannot be tolerated. Position and pressure sensors, medical equipment, and strain gage amplifiers benefit greatly from nearly zero drift over their operating temperature range. Many systems can take advantage of the rail-to-rail input and output swings provided by the AD8628/AD8629/AD8630 to reduce input biasing complexity and maximize SNR.
The AD8628/AD8629/AD8630 are specified for the extended industrial temperature range (−40°C to +125°C). The AD8628 is available in tiny 5-lead TSOT, 5-lead SOT-23, and 8-lead narrow SOIC plastic packages. The AD8629 is available in the standard 8-lead narrow SOIC and MSOP plastic packages. The AD8630 quad amplifier is available in 14-lead narrow SOIC and 14-lead TSSOP plastic packages. See the Ordering Guide for automotive grades.
**Applications**
Automotive sensors
Pressure and position sensors
Strain gage amplifiers
Medical instrumentation
Thermocouple amplifiers
Precision current sensing
Photodiode amplifiers
### Features and Benefits
Lowest auto-zero amplifier noise
Low offset voltage: 1 μV
Input offset drift: 0.002 μV/°C
Rail-to-rail input and output swing
5 V single-supply operation
High gain, CMRR, and PSRR: 130 dB
Very low input bias current: 100 pA maximum
Low supply current: 1.0 mA
Overload recovery time: 50 μs
No external components required
Qualified for automotive applications

Показывать

AD8628ARTZ-REEL7 Даташит PDF

24 страницы, 420 КБ

08/18/2014
