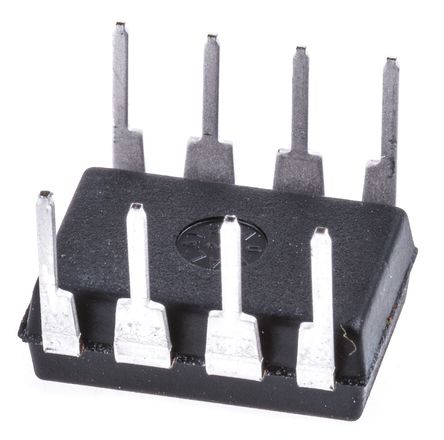

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD823ANZ

ADI

ANALOG DEVICES AD823ANZ Operational Amplifier, Dual, 2 Amplifier, 16MHz, 22V/µs, 3V to 36V, DIP, 8Pins

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 467.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC414859

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD823ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD823ANZ
Производитель	ADI
ЧипСити Номер продукта	CC414859
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Выходной Ток	16mA @5V
Ток Питания	7 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1.3 W
Коэффициент Ослабления Синфазного Сигнала	60 dB
Ширина Ленты	16 MHz
Скорость Нарастания	25.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	10 MHz
Входное Напряжение Смещения	700 µV
Входной Ток Смещения	5 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	16 MHz
Gain Bandwidth	15 MHz
Рассеиваемая Мощность (Макс)	1300 mW
Минимальный диапазон CMRR	60 dB
Напряжение питания	3V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	3 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD823ANZ описание продукта

The AD823ANZ is a Dual 16MHz Rail-to-rail FET Input Amplifier that can operate from a single supply of 3 to 36V or from dual supplies of ±1.5 to ±18V. It has true single-supply capability with an input voltage range extending below ground in single-supply mode. Output voltage swing extends to within 50mV of each rail for IOUT
Output swings rail-to-rail
Input voltage range extends below ground
Single-supply capability from 3 to 36V
500pF Capacitive load drive
Excellent AC performance on 2.6mA/amplifier
350ns Settling time to 0.01% (2V step)
Good DC performance
800µV Maximum input offset voltage
2µV/°C Offset voltage drift
25pA Maximum input bias current
Low distortion
16nV/√Hz Noise at 10kHz
No phase inversion with inputs to the supply rails
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD823ANZ Даташит PDF

20 страницы, 406 КБ

11/09/2011
