AD818ARZ Купить - ADI Видеоусилитель

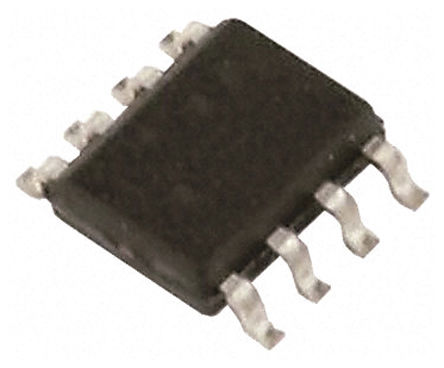

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD818ARZ

ADI

ANALOG DEVICES AD818ARZ Video Amplifier, 1 Amplifiers, 130MHz, 500V/µs, -40℃, 85℃, 50mA

Наличие: 937 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 244.32

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC260443

Категория продукта:

Видеоусилитель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD818ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD818ARZ
Производитель	ADI
ЧипСити Номер продукта	CC260443
Жизненный Цикл Продукта	Active
Категория продукта	Видеоусилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	50 mA
Ток Питания	7 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	82 dB
Входная Ёмкость	1.50 pF
Ширина Ленты	130 MHz
Скорость Нарастания	500 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	80.0 MHz
Входной Импеданс	300 kΩ
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	6600 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	130 MHz
Gain Bandwidth	130 MHz
Минимальный диапазон CMRR	82 dB
Напряжение питания	5V ~ 36V
Напряжение питания (Макс)	36 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

AD818ARZ описание продукта

Product Details
The AD818 is a low cost, video op amp optimized for use in video applications which require gains equal to or greater than +2 or -1. The AD818 low differential gain and phase errors, single supply functionality, low power and high output drive make it ideal for cable driving applications such as video cameras and professional video equipment.
With video specs like 0.1 dB flatness to 55 MHz and low differential gain and phase errors of 0.01% and 0.05°, along with 50 mA of output current, the AD818 is an excellent choice for any video application. The 130 MHz 3 dB bandwidth (G= +2) and 500 V/µs slew rate make the AD818 useful in many high speed applications including: video monitors, CATV, color copiers, image scanners and fax machines.
### Features and Benefits
Low Cost
Excellent Video Performance
55 MHz 0.1 dB Bandwidth (Gain = +2)
0.01% and 0.05° Differential Gain and Phase Errors
High Speed
130 MHz Bandwidth (3 dB, G = +2)
100 MHz Bandwidth (3 dB, G+ = -1)
500 V/µs Slew Rate
80 ns Settling Time to 0.01% (Vo = 10 V Step)
High Output Drive Capability
50 mA Minimum Output Current
Ideal for Driving Back
Terminated Cables
Flexible Power Supply
Specified for Single (+5 V) and Dual
(±5 V to ±15 V) Power Supplies
Low Power: 7.5 mA Max Supply Current
Available in 8-Lead SOIC and 8-Lead PDIP

Показывать

AD818ARZ Даташит PDF

15 страницы, 558 КБ

10/07/2010
