AD8054ARUZ Купить - ADI Операционный усилитель

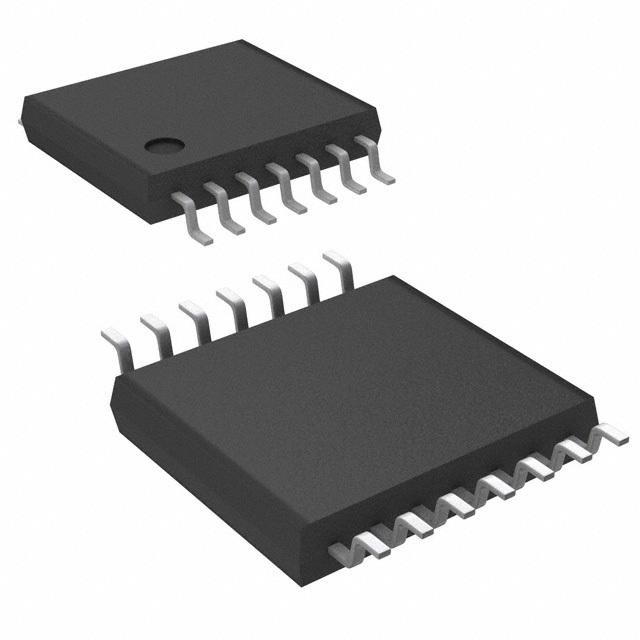

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8054ARUZ

ADI

ANALOG DEVICES AD8054ARUZ Operational Amplifier, Quad, 4 Amplifier, 160MHz, 190V/µs, 3V to 12V, TSSOP, 14Pins

Наличие: 1,242 шт.

Адрес доставки: Москва

Цена: ₽ 690.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1126995

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8054ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8054ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC1126995
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Ток Питания	2.875 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входная Ёмкость	1.50 pF
Ширина Ленты	160 MHz
Скорость Нарастания	145 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	80.0 MHz
Входной Импеданс	300 kΩ
Входное Напряжение Смещения	1.8 mV
Входной Ток Смещения	2 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	160 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 12V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8054ARUZ описание продукта

GENERAL DESCRIPTION
The AD8051 (single), AD8052 (dual), and AD8054 (quad) are low cost, high speed, voltage feedback amplifiers. The amplifiers operate on +3 V, +5 V, or ±5 V supplies at low supply current. They have true single-supply capability with an input voltage range extending 200 mV below the negative rail and within 1 V of the positive rail.
Despite their low cost, the AD8051/AD8052/AD8054 provide excellent overall performance and versatility. The output voltage swings to within 25 mV of each rail, providing maximum output dynamic range with excellent overdrive recovery.
The AD8051/AD8052/AD8054 are well suited for video electronics, cameras, video switchers, or any high speed portable equipment. Low distortion and fast settling make them ideal for active filter applications.
FEATURES
High speed and fast settling on 5 V
110 MHz, −3 dB bandwidth (G = +1) (AD8051/AD8052)
150 MHz, −3 dB bandwidth (G = +1) (AD8054)
145 V/μs slew rate
50 ns settling time to 0.1%
Single-supply operation
Output swings to within 25 mV of either rail
Input voltage range: −0.2 V to +4 V; VS = 5 V
Video specifications (G = +2)
0.1 dB gain flatness: 20 MHz; RL = 150 Ω
Differential gain/phase: 0.03%/0.03°
Low distortion
−80 dBc total harmonic @ 1 MHz, RL = 100 Ω
Outstanding load drive capability
Drives 45 mA, 0.5 V from supply rails (AD8051/AD8052)
Drives 50 pF capacitive load (G = +1) (AD8051/AD8052)
Low power: 2.75 mA/amplifier (AD8054)
Low power: 4.4 mA/amplifier (AD8051/AD8052)
APPLICATIONS
Active filters
Analog-to-digital drivers
Clock buffer
Consumer video
Professional cameras
CCD imaging systems
CD/DVD ROMs
