AD8052ARM Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

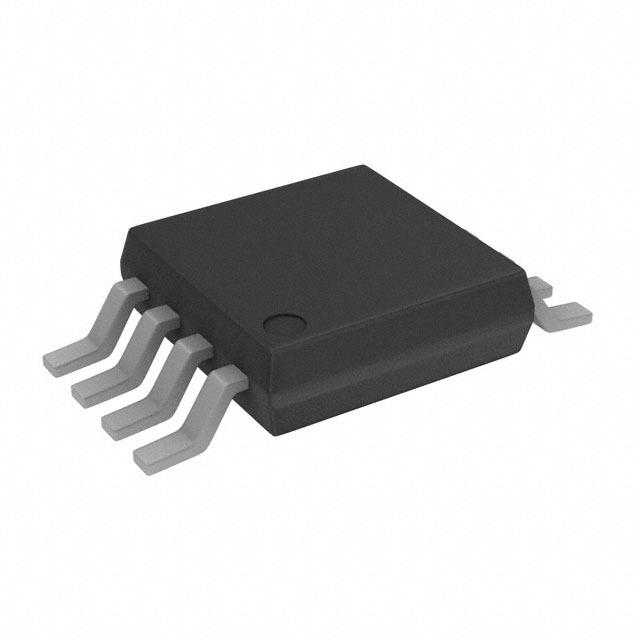

AD8052ARM

ADI

OP Amp Dual Volt Fdbk R-R O/P 6V/12V 8Pin MSOP Tube

Наличие: 41,913 шт.

Адрес доставки: Москва

Цена: ₽ 184.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC48712954

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8052ARM характеристики

Атрибут	Значение атрибута
Номенклатура	AD8052ARM
Производитель	ADI
ЧипСити Номер продукта	CC48712954
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Выходной Ток	45.0 mA
Ток Питания	4.8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Коэффициент Ослабления Синфазного Сигнала	72 dB
Входная Ёмкость	1.40 pF
Скорость Нарастания	145 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	80.0 MHz
Входной Импеданс	290 kΩ
Входное Напряжение Смещения	1.8 mV
Входной Ток Смещения	1.4 µA
Полоса пропускания 3 дБ	110 MHz
Минимальный диапазон CMRR	72 dB
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	3 V
Ширина	3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD8052ARM описание продукта

GENERAL DESCRIPTION
The AD8051 (single), AD8052 (dual), and AD8054 (quad) are low cost, high speed, voltage feedback amplifiers. The amplifiers operate on +3 V, +5 V, or ±5 V supplies at low supply current. They have true single-supply capability with an input voltage range extending 200 mV below the negative rail and within 1 V of the positive rail.
Despite their low cost, the AD8051/AD8052/AD8054 provide excellent overall performance and versatility. The output voltage swings to within 25 mV of each rail, providing maximum output dynamic range with excellent overdrive recovery.
The AD8051/AD8052/AD8054 are well suited for video electronics, cameras, video switchers, or any high speed portable equipment. Low distortion and fast settling make them ideal for active filter applications.
FEATURES
High speed and fast settling on 5 V
110 MHz, −3 dB bandwidth (G = +1) (AD8051/AD8052)
150 MHz, −3 dB bandwidth (G = +1) (AD8054)
145 V/μs slew rate
50 ns settling time to 0.1%
Single-supply operation
Output swings to within 25 mV of either rail
Input voltage range: −0.2 V to +4 V; VS = 5 V
Video specifications (G = +2)
0.1 dB gain flatness: 20 MHz; RL = 150 Ω
Differential gain/phase: 0.03%/0.03°
Low distortion
−80 dBc total harmonic @ 1 MHz, RL = 100 Ω
Outstanding load drive capability
Drives 45 mA, 0.5 V from supply rails (AD8051/AD8052)
Drives 50 pF capacitive load (G = +1) (AD8051/AD8052)
Low power: 2.75 mA/amplifier (AD8054)
Low power: 4.4 mA/amplifier (AD8051/AD8052)
APPLICATIONS
Active filters
Analog-to-digital drivers
Clock buffer
Consumer video
Professional cameras
CCD imaging systems
CD/DVD ROMs

Показывать

AD8052ARM Даташит PDF

24 страницы, 350 КБ

07/08/2009

просматривать

AD8052ARM Даташит PDF

24 страницы, 381 КБ

03/29/2012

просматривать

AD8052ARM Даташит PDF

25 страницы, 574 КБ

07/08/2009

просматривать

AD8052ARM Даташит PDF

25 страницы, 352 КБ

просматривать

AD8052ARM Другие Даташит

24 страницы, 323 КБ

07/08/2009

просматривать

AD8052ARM Другие Даташит

6 страницы, 78 КБ

02/03/2016

просматривать

AD8052ARM Другие Даташит

2 страницы, 222 КБ

просматривать
