AD8044ANZ Купить - ADI Операционный усилитель

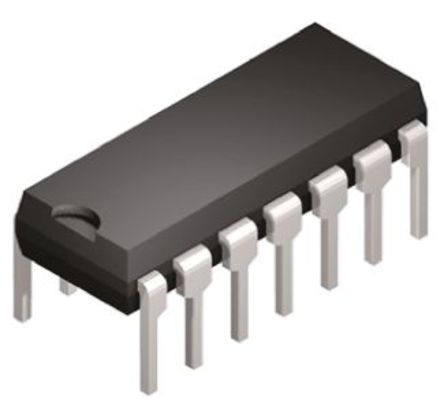

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8044ANZ

ADI

ANALOG DEVICES AD8044ANZ Operational Amplifier, Quad, 4 Amplifier, 150MHz, 170V/µs, 3V to 12V, DIP, 14Pins

Наличие: 1,271 шт.

Адрес доставки: Москва

Цена: ₽ 607.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3209729

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8044ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8044ANZ
Производитель	ADI
ЧипСити Номер продукта	CC3209729
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Ток Питания	11.5 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	1.6 W
Коэффициент Ослабления Синфазного Сигнала	80 dB
Входная Ёмкость	1.60 pF
Ширина Ленты	150 MHz
Скорость Нарастания	170 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	150 MHz
Входной Импеданс	225 kΩ
Входное Напряжение Смещения	1.4 mV
Входной Ток Смещения	2 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	160 MHz
Рассеиваемая Мощность (Макс)	1600 mW
Минимальный диапазон CMRR	80 dB
Напряжение питания	3V ~ 12V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	3 V
Длина	16.89 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8044ANZ описание продукта

Product Details
The AD8044 is a quad low power, voltage feedback, high speed amplifier designed to operate on +3 V, +5 V or ±5 V supplies. It has true single-supply capability with an input voltage range extending 200 mV below the negative rail and within 1 V of the positive rail.
The output voltage swing extends to within 25 mV of each rail, providing the maximum output dynamic range. Additionally, it features gain flatness of 0.1 dB to 12 MHz while offering differential gain and phase error of 0.04% and 0.22° on a single +5 V supply. This makes the AD8044 ideal for video electronics such as cameras, video switchers or any high speed portable equipment. The AD8044"s low distortion and fast settling make it ideal for active filter applications.
The AD8044 offers low power supply current of 13.1 mA max and can run on a single +3.3 V power supply. These features are ideally suited for portable and battery powered applications where size and power are critical.
The wide bandwidth of 150 MHz along with 170 V/µs of slew rate on a single +5 V supply make the AD8044 useful in many general purpose, high speed applications where dual power supplies of up to ±6 V and single supplies from +3 V to +12 V are needed. The AD8044 is available in 14-pin plastic DIP and SOIC.
### Features and Benefits
Fully Specified at +3 V, +5 V and ±5 V Supplies
Output Swings to Within 25 mV of Either Rail
Input Voltage Range Extends 200 mV Below Ground
No Phase Reversal with Inputs 1 V Beyond Supplies
Low Power of 2.75 mA/Amplifier
High Speed and Fast Settling on +5 V
150 MHz -3 dB Bandwidth (G = +1)
170 V/µs Slew Rate
40 ns Settling Time to 0.1%
Good Video Specifications (RL = 150 Ω,
G = +2)
Gain Flatness of 0.1 dB to 12 MHz
0.06% Differential Gain Error
0.15° Differential Phase Error
Low Distortion
-68 dBc Total Harmonic @ 5 MHz
Outstanding Load Drive Capability
Drives 30 mA 0.5 V from Supply Rails

Показывать

AD8044ANZ Даташит PDF

16 страницы, 288 КБ

08/06/2004
