AD8032ANZ Купить - ADI Операционный усилитель

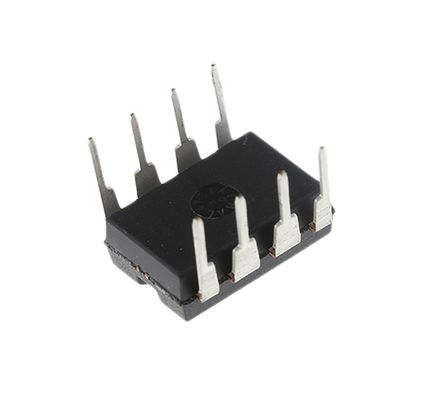

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8032ANZ

ADI

Operational Amplifier, Dual, 2 Amplifier, 80MHz, 30V/µs, 2.7V to 12V, DIP, 8Pins

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 348.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC603300

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8032ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8032ANZ
Производитель	ADI
ЧипСити Номер продукта	CC603300
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	5.00 V
Выходной Ток	15mA @5V
Ток Питания	900 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1300 mW
Коэффициент Ослабления Синфазного Сигнала	56 dB
Входная Ёмкость	1.60 pF
Ширина Ленты	80 MHz
Скорость Нарастания	30.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	50 MHz
Входной Импеданс	40.0 MΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	450 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	80 MHz
Gain Bandwidth	56 dB
Рассеиваемая Мощность (Макс)	1300 mW
Минимальный диапазон CMRR	56 dB
Напряжение питания	2.7V ~ 12V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD8032ANZ описание продукта

Product Details
The AD8032 (dual) is a single supply voltage feedback amplifier that features high speed performance with 80 MHz of small signal bandwidth, 30 V/µs slew rate and 125 ns settling time. This performance is possible while consuming less than 4.0 mW of power from a single +5 V supply. This feature increases the operation time of high speed, battery-powered systems without compromising dynamic performance.
The AD8032 has true single supply capability with rail-to-rail input and output characteristics and is specified for +2.7 V, +5 V, and ±5 V supplies. The input voltage range can extend to 500 mV beyond each rail. The output voltage swings to within 20 mV of each rail providing the maximum output dynamic range.
The AD8032 also offers excellent signal quality for only 800 µA of supply current per amplifier; THD is -62 dBc with a 2 V p-p, 1 MHz output signal, and -86 dBc for a 100 kHz, 4.6 V p-p signal on +5 V supply. The low distortion and fast settling time makes it ideal as a buffer to single supply ADCs.
Operating on supplies from +2.7 V to +12 V and dual supplies up to ±6 V, the AD8032 is ideal for a wide range of applications, from battery operated systems with large bandwidth requirements to high speed systems where component density requires lower power dissipation. The AD8032 is available in 8-lead PDIP, 8-lead SOIC_N, and 8-lead MSOP packages and operates over the industrial temperature range of -40°C to +85°C.
AD8031 \- Single Amplifier
### Features and Benefits
Low power
Supply current 800 µA/amplifier
Fully specified at +2.7 V, +5 V and ±5 V supplies
High speed and fast settling on 5 V
80 MHz, –3 dB bandwidth (G = +1)
30 V/µs slew rate
125 ns settling time to 0.1%
Low distortion
–62 dB @ 1 MHz, VO = 2 V p-p
–86 dB @ 100 kHz, VO = 4.6 V p-p
Rail-to-rail input and output
No phase reversal with input
0.5 V beyond supplies
Input CMVR extends beyond rails by 200 mV
Output swing to within 20 mV of either rail
Output current: 15 mA
High grade option
VOS (maximum) = 1.5 mV
