AD7924BRUZ Купить - ADI Преобразователь AD

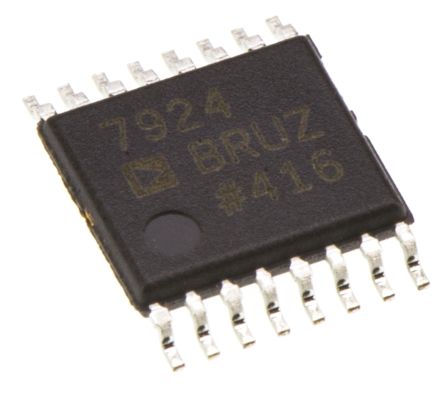

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7924BRUZ

ADI

ANALOG DEVICES AD7924BRUZ Analog to Digital Converter, 12Bit, 1MSPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 838.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC186812

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7924BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7924BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC186812
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	2.7 mA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Рассеяние Мощности	13.5 mW
Частота Выборки	1 Msps
Разрешение (биты)	12.0 Bit
Входная Ёмкость	20.0 pF
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	13.5 mW
Количество входных каналов	4 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.5V, 5V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7924BRUZ описание продукта

The AD7924BRUZ is a 4-channel 12-bit high speed low power successive approximation Analog-to-digital Converter (ADC) operates from a single 2.7 to 5.25V power supply and feature throughput rates up to 1MSPS. The parts contain a low noise, wide bandwidth track-and-hold amplifier that can handle input frequencies in excess of 8MHz. The conversion process and data acquisition are controlled using CS and the serial clock signal, allowing the device to easily interface with microprocessors or DSPs. The input signal is sampled on the falling edge of CS and conversion is initiated at this point. There are no pipeline delays associated with the part. It uses advanced design techniques to achieve very low power dissipation at maximum throughput rates. Through the configuration of the control register, the analog input range for the part can be selected as 0V to REFIN or 0V to 2 x REFIN, with either straight binary or twos complement output coding.
Low power
Wide input bandwidth
Flexible power/serial clock speed management
No pipeline delays
High speed serial interface - SPI™/QSPI™/MICROWIRE™/DSP compatible

Показывать

AD7924BRUZ Даташит PDF

32 страницы, 519 КБ

06/26/2013
