AD7859ASZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

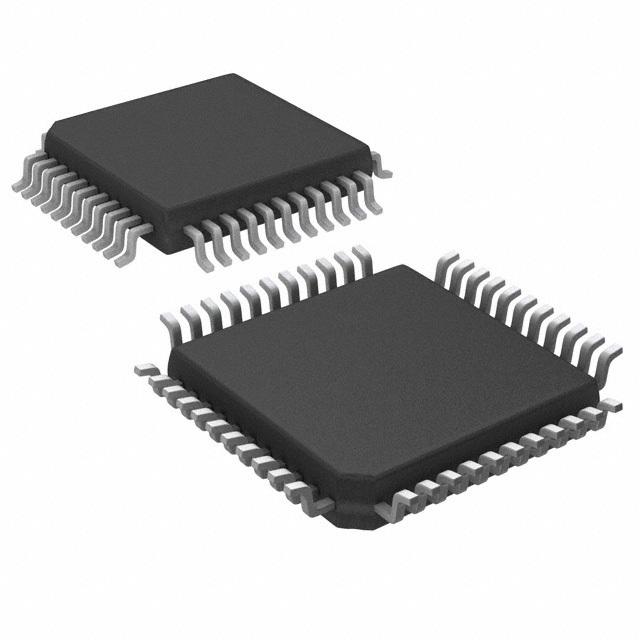

AD7859ASZ

ADI

ANALOG DEVICES AD7859ASZ Analog to Digital Converter, 12Bit, 200KSPS, Single, 3V, 5.5V, PQFP

Наличие: 975 шт.

Адрес доставки: Москва

Цена: ₽ 946.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1072642

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7859ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7859ASZ
Производитель	ADI
ЧипСити Номер продукта	CC1072642
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	3.00V (min)
Ток Питания	4.50 mA
Количество Стежков	44 Position
Количество Битов	12 Bit
Рассеяние Мощности	25 mW
Частота Выборки	200 ksps
Потребляемая Мощность	25 mW
Разрешение (биты)	12.0 Bit
Входная Ёмкость	20.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	4, 8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	30 mW
Количество входных каналов	4, 8 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD7859ASZ описание продукта

The AD7859ASZ is a high speed, low power 8-channel 12-bit Analog-to-digital Converter (ADC) which operates from a single 3/5V power supply, the converter being optimized for speed and the converter for low power. The ADC contains self-calibration and system calibration options to ensure accurate operation over time and temperature and has a number of power-down options for low power applications. It is capable of 200kHz throughput rate while it is capable of 100kHz throughput rate. The input track-and-hold acquires a signal in 500ns and features a pseudo-differential sampling scheme. The converter input voltage range is 0 to VREF (uni-polar) and -VREF/2 to +VREF/2 about VREF/2 (bipolar) with both straight binary and 2s complement output coding respectively. Input signal range is to the supply and the part is capable of converting full-power signals to 100kHz. CMOS construction ensures low power dissipation of typically 5.4mW for normal operation and 3.6µW in power-down mode.
System and self-calibration
Low power
Normal operation
Using automatic power-down after conversion
Flexible parallel interface - 16-bit parallel/8-bit parallel
