AD783JQ Купить - ADI Буферный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

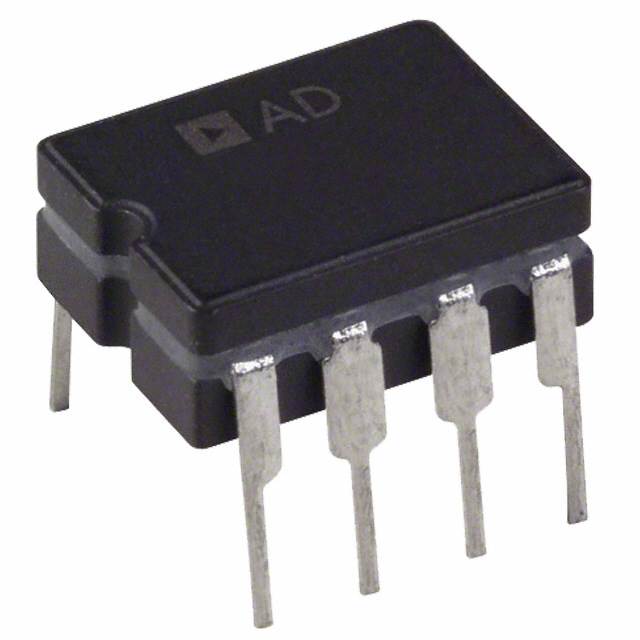

AD783JQ

ADI

ANALOG DEVICES AD783JQ Digital to Analog Converter, ± 4.75V to ± 5.25V, DIP, 8Pins

Наличие: 891 шт.

Адрес доставки: Москва

Цена: ₽ 5,047.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1629850

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD783JQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD783JQ
Производитель	ADI
ЧипСити Номер продукта	CC1629850
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Ток Питания	9.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Входной Ток Смещения	100 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	15 MHz
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	5 V
Длина	10.29 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD783JQ описание продукта

Product Details
The AD783 is a high speed, monolithic sample-and-hold amplifier (SHA). The AD783 offers a typical acquisition time of 250 ns to 0.01%. The AD783 is specified and tested for hold mode total harmonic distortion with input frequencies up to 100 kHz. The AD783 is configured as a unity gain amplifier and uses a patented self-correcting architecture that minimizes hold mode errors and ensures accuracy over temperature. The AD783 is self-contained and requires no external components or adjustments.
The AD783 retains the held value with a droop rate of 0.02 µV/µs. Excellent linearity and hold mode dc and dynamic performance make the AD783 ideal for high speed 12- and 14-bit analog-to-digital converters.
The AD783 is manufactured on Analog Devices" ABCMOS process which merges high performance, low noise bipolar circuitry with low power CMOS to provide an accurate, high speed, low power SHA.
The J grade device is specified for operation from 0°C to +70°C and the A grade from -40°C to +85°C. The J and A grades are available in 8-pin cerdip and SOIC packages. The military temperature range version is specified for operation from -55°C to + 125°C and is available in an 8-pin cerdip package. For details refer to the _Analog Devices Military Products Databook_ or AD783/883B data sheet.
### Features and Benefits
Acquisition Time to 0.01%:
250 ns Typical
Low Power dissipation: 95 mW
Low Droop Rate: 0.02 µV/µs
Fully Specified and Tested Hold Mode Distortion
Total Harmonic Distortion:
-85 dB
Aperture Jitter: 50 ps Maximum
Internal Hold Capacitor
Self-Correcting Architecture
8-Pin Mini Cerdip and SOIC Packages
