AD7836ASZ Купить - ADI Преобразователь DA

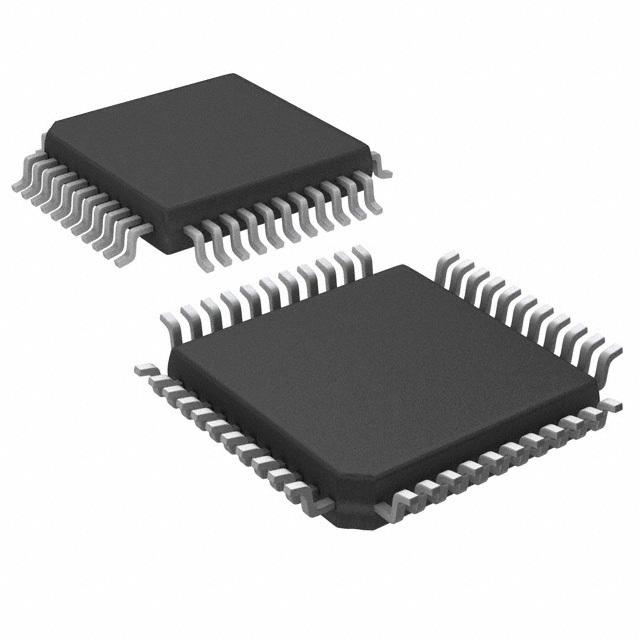

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7836ASZ

ADI

Digital to Analog Converter, 14Bit, 62.5KSPS, Parallel, 4.75V to 5.25V, ± 14.25V to ± 15.75V, QFP

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 8,102.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC4902932

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7836ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7836ASZ
Производитель	ADI
ЧипСити Номер продукта	CC4902932
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Количество Выходных Интерфейсов	4 Output
Ток Питания	7.00 mA
Количество Каналов	4 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	460 mW
Частота Выборки	62.5 ksps
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	460 mW
Количество ЦАПов	4 DAC
Напряжение питания (Макс)	15.75 V
Напряжение питания (мин)	14.25 V
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7836ASZ описание продукта

The AD7836ASZ is a quad 14-bit Digital-to-analog Converter (DAC) on one monolithic chip. It has output voltages with a full-scale range of ±10V from reference voltages of ±5V. The AD7836 accepts 14-bit parallel loaded data from the external bus into one of the input latches under the control of the WR, CS and DAC channel address pins, A0-A2. The DAC outputs are updated individually, on reception of new data. In addition, the SEL input can be used to apply the user programmed value in DAC Register E to all DAC, thus setting DAC output voltages to the same level. The contents of the DAC data registers are not affected by the SEL input. The DAC output is buffered with a gain of two amplifiers into which an external DAC offset voltage can be inserted via the DUTGNDx pins.
Voltage outputs
Separate offset adjust for each output
Clear function to user-defined code
