AD7793BRUZ Купить - ADI Преобразователь AD

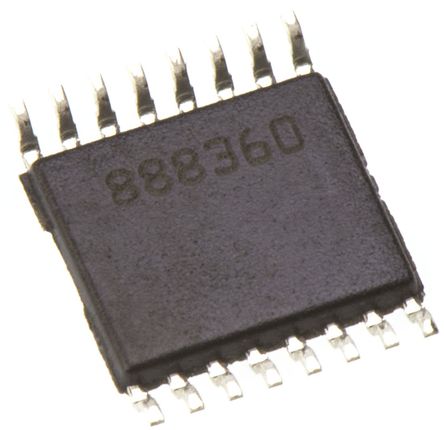

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7793BRUZ

ADI

ANALOG DEVICES AD7793BRUZ Analog to Digital Converter, 24Bit, 470 SPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 269 шт.

Адрес доставки: Москва

Цена: ₽ 722.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC201280

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7793BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7793BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC201280
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	2.7V ~ 5.25V
Ток Питания	450 µA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Количество Битов	24 Bit
Рассеяние Мощности	2.50 mW
Частота Выборки	470 SPS
Разрешение (биты)	24.0 Bit
Количество АЦП	1 ADC
Количество входов	3 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	3 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7793BRUZ описание продукта

The AD7793BRUZ is a 3-channel 24-bit Low Power Sigma-Delta (Σ-Δ) ADC on-chip in-amp and reference for high precision measurement applications. It contains a low noise 24-bit Σ-Δ ADC with three differential analogue inputs. The on-chip low noise instrumentation amplifier means that signals of small amplitude can be interfaced directly to the ADC. With a gain setting of 64, the RMS noise is 40nV when the update rate equals 4.17Hz. The complete analogue front ends device contains a precision low noise, low drift internal band gap reference and can accept an external differential reference. Other on-chip features include programmable excitation current sources, burnout currents and a bias voltage generator. The bias voltage generator sets the common-mode voltage of a channel to AVDD/2. ADC can be operated with either the internal clock or an external clock. The output data rate from the part is software programmable and can be varied from 4.17Hz to 470Hz.
Up to 23 bits effective resolution
400µA Typical current
Low noise programmable gain instrumentation amp
Band gap reference with 4ppm/°C drift typical
Internal clock oscillator
Simultaneous 50/60Hz rejection
Programmable current sources
Independent interface power supply
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7793BRUZ Даташит PDF

3 страницы, 196 КБ

05/19/2011
