AD7764BRUZ Купить - ADI Преобразователь AD

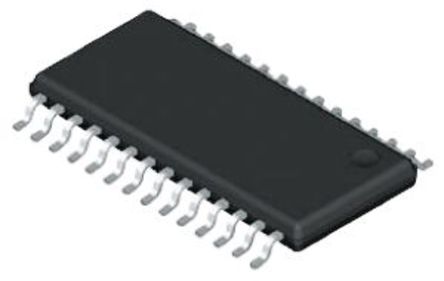

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7764BRUZ

ADI

Analog to Digital Converters - ADC 24Bit 312KSPS 109dB w/ On-Chip Buffer

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 1,301.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3109514

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7764BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7764BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC3109514
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Напряжение Питания (DC)	2.50V (min)
Ток Питания	37.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	24 Bit
Рассеяние Мощности	300 mW
Частота Выборки	312 ksps
Потребляемая Мощность	300 mW
Разрешение (биты)	24.0 Bit
Входной Импеданс	1.00 MΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	371 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	2.5 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7764BRUZ описание продукта

The AD7764BRUZ is a high performance 24-bit sigma-delta Analog-to-digital Converter (ADC) combines wide input bandwidth, high speed and performance of 109dB dynamic range at a 312kHz output data rate. With excellent DC specifications, the converter is ideal for high speed data acquisition of AC signals where DC data is also required. This ADC is eases the front-end anti-alias filtering requirements, simplifying the design process significantly. It includes an integrated buffer to drive the reference, as well as a fully differential amplifier to buffer and level shift the input to the modulator. An over-range alert pin indicates when an input signal has exceeded the acceptable range. The addition of internal gain and internal over-range registers makes it a compact, highly integrated data acquisition device requiring minimal peripheral components. It also offers a low power mode, significantly reducing power dissipation without reducing the output data rate or available input bandwidth.
High performance
Pin-selectable oversampling rate
Low power mode
Flexible SPI
Fully differential modulator input
On-chip differential amplifier for signal buffering
On-chip reference buffer
Full band low-pass finite impulse response filter
Overrange alert pin
Digital gain correction registers
Power-down mode
Synchronization of multiple devices via SYNC pin
Daisy chaining
