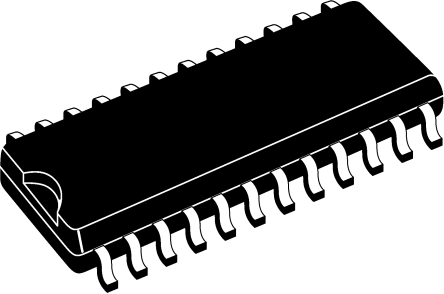

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7711ARZ

ADI

ANALOG DEVICES AD7711ARZ Analogue to Digital Converter, Sigma Delta, 24Bit, 19.5KSPS, Single, 4.75V, 10.5V, SOIC

Наличие: 286 шт.

Адрес доставки: Москва

Цена: ₽ 3,388.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC409700

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7711ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7711ARZ
Производитель	ADI
ЧипСити Номер продукта	CC409700
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	4.75V (min)
Ток Питания	4.50 mA
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	30 mW
Частота Выборки	1 ksps
Разрешение (биты)	24.0 Bit
Входная Ёмкость	11.5 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	52.5 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	10.5 V
Напряжение питания (мин)	4.75 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD7711ARZ описание продукта

The AD7711ARZ is a complete analog front end LC²MOS signal conditioning Analog-to-digital Converter (ADC) with RTD excitation currents for low frequency measurement applications. The device accepts low level signals directly from a transducer and outputs a serial digital word. It employs a conversion technique to realize up to 24-bit of no missing codes performance. The input signal is applied to a proprietary programmable gain front end based around an analog modulator. The modulator output is processed by an on-chip digital filter. The first notch of this digital filter can be programmed via the on-chip control register, allowing adjustment of the filter cut-OFF and settling time. The part features one differential analog input and one single-ended analog input as well as a differential reference input. Normally, one of the input channels will be used as the main channel with the second channel used as an auxiliary input to periodically measure a second voltage.
2-channel programmable gain front end gains from 1 to 128
Ability to read/write calibration coefficients
RTD excitation current sources
Bidirectional microcontroller serial interface
Low power with power-down mode
