AD7685BRMZ Купить - ADI Преобразователь AD

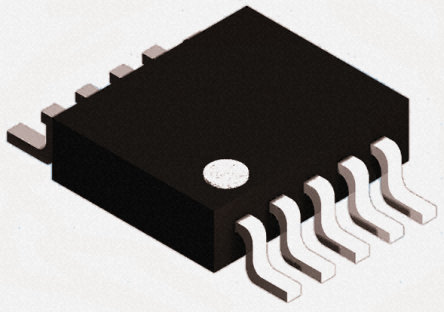

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7685BRMZ

ADI

Analog to Digital Converter, 16Bit, 250KSPS, Single, 2.3V, 5.5V, MSOP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 1,245.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC324860

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7685BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7685BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC324860
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.30V (min)
Ток Питания	1 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Количество Битов	16 Bit
Рассеяние Мощности	10 mW
Скорость Передачи Данных	250 kbps
Частота Выборки	250 ksps
Потребляемая Мощность	10 mW
Разрешение (биты)	16.0 Bit
Входная Ёмкость	30.0 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	15 mW
Количество входных каналов	1 Channel
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Входное напряжение	5.8 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

AD7685BRMZ описание продукта

The AD7685BRMZ is a 16-bit 250kSPS PulSAR® Analogue to Digital Converter (ADC) that operates from a single power supply between 2.3V and 5.5V. It contains a low power high speed 16-bit sampling ADC with no missing codes (B grade), an internal conversion clock and a serial SPI-compatible interface port. The part also contains a low noise wide bandwidth short aperture delay, track-and-hold circuit. On the CNV rising edge, it samples an analogue input IN+ between 0V to REF with respect to a ground sense IN-. The reference voltage, REF, is applied externally and can be set up to the supply voltage. Power dissipation scales linearly with throughput. The SPI-compatible serial interface also features the ability, using the SDI input, to daisy chain several ADCs on a single 3-wire bus or provides an optional BUSY indicator. It is compatible with 1.8, 2.5, 3 or 5V logic using the separate supply VIO.
16-bit Resolution with no missing codes
No pipeline delay
Proprietary serial interface SPI/QSPI/MICROWIRE/DSP compatible
1nA Standby current
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7685BRMZ Даташит PDF

28 страницы, 554 КБ

07/31/2014
