AD7666ASTZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7666ASTZ

ADI

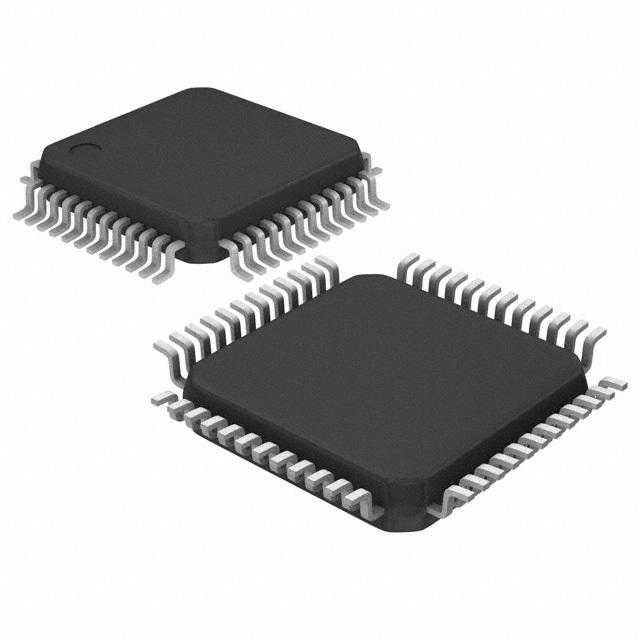

ANALOG DEVICES AD7666ASTZ Analogue to Digital Converter, 16Bit, 500KSPS, Single, 4.75V, 5.25V, LQFP

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 1,237.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC915988

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7666ASTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7666ASTZ
Производитель	ADI
ЧипСити Номер продукта	CC915988
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Цифровой Логический Уровень	SAR
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рассеяние Мощности	81 mW
Частота Выборки	500 ksps
Потребляемая Мощность	81 mW
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	90 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Входное напряжение	2.5 V
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7666ASTZ описание продукта

Product Details
The AD7666 is a 16-bit, 500 kSPS, charge redistribution SAR, analog-to-digital converter that operates from a single 5 V power supply. The part contains a high-speed 16-bit sampling ADC, an internal conversion clock, internal reference, error correction circuits, and both serial and parallel system interface ports.
It is fabricated using Analog Devices’ high-performance, 0.6 micron CMOS process, with correspondingly low cost and is available in a 48-lead LQFP and a tiny 48-lead LFCSP with operation specified from –40°C to +85°C.
### Features and Benefits
2.5 V Internal Reference: Typical Drift 3 ppm/ºC Guaranteed Max Drift 15 ppm/ºC
Throughput: 500 kSPS
INL: ±2.5 LSB Max (±0.0038% of Full Scale)
16 Bits Resolution with No Missing Codes
S/(N+D): 88 dB max @ 20 kHz; THD: -96 dB max @ 20 kHz \
Analog Input Voltage Range: 0 V to 2.5 V
No Pipeline Delay
Parallel and Serial 5 V/3 V Interface
SPI®/QSPI™/MICROWIRE™/DSP Compatible
Single 5 V Supply Operation
Power Dissipation:
66 mW typ, 132 µW @ 1 kSPS
without REF 81 mW typ with REF
Package:
48-Lead Quad Flat Pack (LQFP)
48-Lead Chip Scale Package (LFCSP)
Pin-to-Pin Compatible with
PulSAR® ADCs

Показывать

AD7666ASTZ Даташит PDF

29 страницы, 620 КБ

01/12/2004
