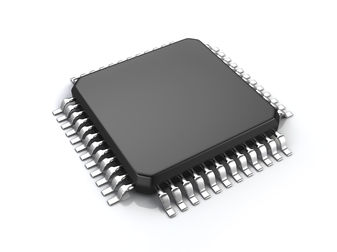

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7641BSTZ

ADI

ANALOG DEVICES AD7641BSTZ Analogue to Digital Converter, 18Bit, 2MSPS, Single, 2.37V, 2.63V, LQFP

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 4,249.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2186996

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7641BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7641BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC2186996
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.37V (min)
Ток Питания	23.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	48 Position
Количество Битов	18 Bit
Рассеяние Мощности	75 mW
Частота Выборки	2 Msps
Потребляемая Мощность	75 mW
Разрешение (биты)	18.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	92 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	2.63 V
Напряжение питания (мин)	2.37 V
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD7641BSTZ описание продукта

GENERAL DESCRIPTION
The AD7641 is a 18-bit, 2 MSPS, charge redistribution SAR, fully differential analog-to-digital converter that operates from a single 2.5 V power supply. The part contains a high-speed 18-
bit sampling ADC, an internal conversion clock, an internal reference buffer, error correction circuits, and both serial and parallel system interface ports. It features a very high sampling rate mode (Warp) and a fast mode (Normal) for asynchronous conversion rate applications. The AD7641 is hardware factory calibrated and comprehensively tested to ensure ac parameters
such as signal-to-noise ratio (SNR) and total harmonic distortion (THD) in addition to the more traditional dc parameters of gain, offset and linearity. Operation is specified from −40°C to +85°C.
FEATURES
Throughput
2 MSPS (wideband warp and warp mode)
1.5 MSPS (normal mode)
INL: ±2 LSB typical, ±3 LSB max; ±8 ppm of full scale
18-bit resolution with no missing codes
Dynamic range: 95.5 dB
SNR: 93.5 dB typical @ 20 kHz (VREF= 2.5 V)
THD: −112 dB typical @ 20 kHz (VREF= 2.5 V)
2.048 V internal reference: typ drift 10 ppm/°C; TEMP output
Differential input range: ±VREF(VREFup to 2.5 V)
No pipeline delay (SAR architecture)
Parallel (18-, 16-, or 8-bit bus) and serial 5 V/3.3 V/2.5 V interface
SPI®/QSPI™/MICROWIRE™/DSP compatible
Single 2.5 V supply operation
Power dissipation
75 mW typical @ 2 MSPS with internal REF
2 μW in power-down mode
Pb-free, 48-lead LQFP and 48-lead LFCSP_VQ
Speed upgrade of the AD7674, AD7678, AD7679
APPLICATIONS
Medical instruments
High speed data acquisition/high dynamic data acquisition
Digital signal processing
Spectrum analysis
Instrumentation
Communications
ATE

Показывать

AD7641BSTZ Даташит PDF

28 страницы, 667 КБ

01/30/2006
