AD7547LP Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7547LP

ADI

DAC 2CH R-2R 12Bit 28Pin PLCC

Наличие: 1,927 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 3,863.44

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC26967710

Категория продукта:

Преобразователь DA

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD7547LP характеристики

Атрибут	Значение атрибута
Номенклатура	AD7547LP
Производитель	ADI
ЧипСити Номер продукта	CC26967710
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	PLCC-28
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Битов	12 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	667 ksps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	10.8 V
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
	Показывать Просмотр аналоги замена

Аналоги товара

AD7547LP описание продукта

Product Details

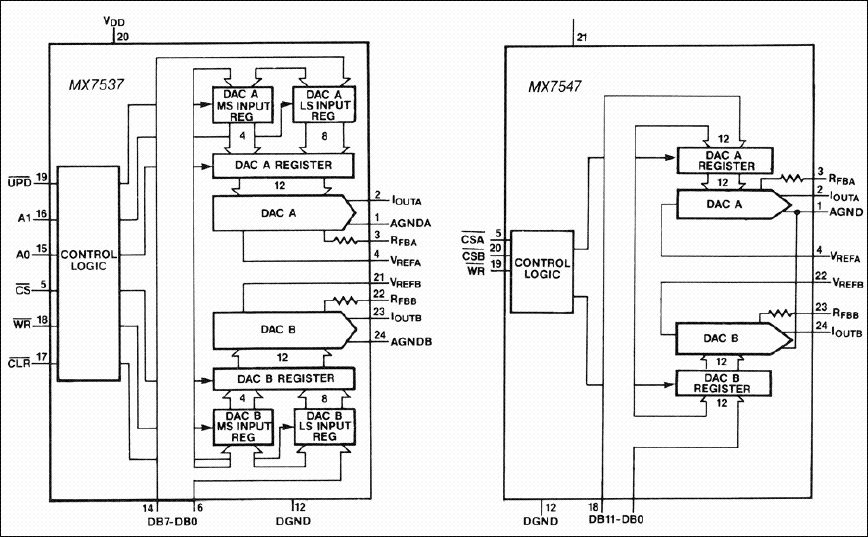

The AD7547 contains two 12-bit current outpput DACs on one monolithic chip. Also on-chip are the level shifters, data registers and control logic for easy microprocessor interfacing. There are 12 data inputs. CSA, CSB, WR control DAC selection and loading. Data is latched into the DAC registers on the rising edge of WR. The device is speed compatible with most microprocessors and accepts TTL, 74HC and 5V CMOS logic level inputs.
The D/A convereters provide 4-quadrant multiplication capabilities with seperate reference inputs and feedback resistors. Monolithic construction ensures that thermal and gain error tracking is excellent. 12-bit monotonicity is guaranteed for both DACs over the full temperature range.
The AD7547 is manufactured using the Linear Compatible CMOS (LC²MOS) process. This allows fast digital logic and precision linear circuitry to be fabricated on the same die.
**APPLICATIONS**
Automatic Test Equipment
Programmable Filters
Audio Applications
Synchro Applications
Process Control
### Features and Benefits
Two 12-bit DACs in One Package
DAC Ladder Resistance Matching: 0.5%
Space Saving Skinny DIP and Suface Mount Packages
4-Quadrant Multiplication
Low Gain Error (1 LSB max Over Temperature)
Fast Interface Timing
