AD724JRZ Купить - ADI Кодек

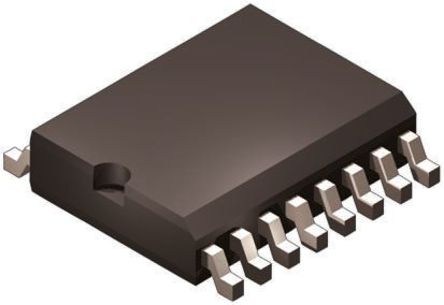

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD724JRZ

ADI

AD724JRZ, Video Encoder, 16Pin SOIC W

Наличие: 270 шт.

Адрес доставки:

Цена: ₽ 4,427.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC818303

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD724JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD724JRZ
Производитель	ADI
ЧипСити Номер продукта	CC818303
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.75V (min)
Ток Питания	33 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Рассеяние Мощности	800 mW
Ширина Ленты	5 MHz
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD724JRZ описание продукта

The AD724JRZ is a RGB to NTSC/PAL Encoder that converts red, green and blue colour component signals into their corresponding luminance (baseband amplitude) and chrominance (subcarrier amplitude and phase) signals in accordance with either NTSC or PAL standards. These two outputs are also combined to provide composite video output. All logical inputs are TTL, 3 and 5V CMOS compatible. The AD724 may be powered down when not in use. The AD724"s on-chip oscillator generates the necessary subcarrier clock. The AD724 contains decoding logic to identify valid horizontal sync pulses for correct burst insertion. Delays in the U and V chroma filters are matched by an on-chip sampled-data delay line in the Y signal path. To prevent aliasing, a prefilter at 5MHz is included ahead of the delay line and a post-filter at 5MHz is added after the delay line to suppress harmonics in the output.
Accepts FSC Clock or Crystal or 4FSC Clock
Composite video and separate Y/C (S-Video) outputs
Luma and Chroma outputs are time aligned
Minimal external components
No external filters or delay lines required
Onboard DC clamp
Accepts either HSYNC and VSYNC or CSYNC
Phase lock to external subcarrier
Drives 75V reverse-terminated loads
Logic selectable NTSC or PAL Encoding modes

Показывать

AD724JRZ Даташит PDF

15 страницы, 206 КБ

08/05/1999

просматривать

AD724JRZ Другие Даташит

16 страницы, 236 КБ

просматривать

AD724JRZ Другие ссылки

1 страницы, 158 КБ

06/15/2011

просматривать
