AD654JRZ Купить - ADI Преобразователь AD

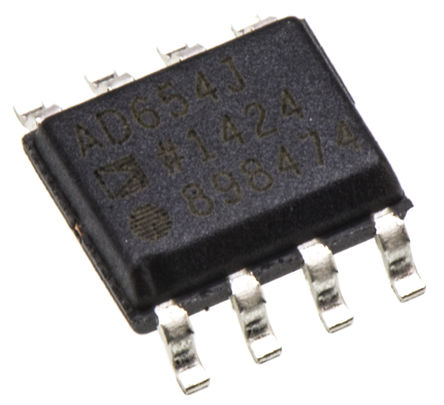

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD654JRZ

ADI

Voltage to Frequency Converter, 500kHz, 0Hz to 500kHz, 0.03%, ± 5V to ± 18V, SOIC, 8Pins

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 1,015.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC57867

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD654JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD654JRZ
Производитель	ADI
ЧипСити Номер продукта	CC57867
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	500 kHz
Выходной Ток	20 mA
Ток Питания	2.50 mA
Количество Стежков	8 Position
Тактовая Частота	500kHz (max)
Ширина Ленты	0.5 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.36 VDC
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD654JRZ описание продукта

The AD654JRZ is a Monolithic Voltage to Frequency Converter consisting of an input amplifier, a precision oscillator system and a high current output stage. A single RC network is all that is required to set up any full scale (FS) frequency up to 500kHz and any FS input voltage up to ±30V. Linearity error is only 0.03% for a 250kHz FS and operation is guaranteed over an 80dB dynamic range. The overall temperature coefficient (excluding the effects of external components) is typically ±50ppm/°C. The converter operates from a single supply of 5 to 36V and consumes only 2.0mA quiescent current. The low drift (4µV/°C typical) input amplifier allows operation directly from small signals such as thermocouples or strain gauges while offering a high (250MR) input resistance. Unlike most V/F converters, the AD654 provides a square-wave output and can drive up to 12 TTL loads, opto couplers, long cables or similar loads.
Single or dual supply
Full-scale frequency up to 500kHz
Minimum number of external components needed
Versatile input amplifier
Positive or negative voltage modes
Negative current mode
High input impedance
Low power
2mA Quiescent current
Low offset
Low drift
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD654JRZ Даташит PDF

12 страницы, 355 КБ

12/23/1999
