AD620BNZ Купить - ADI Усилитель прибора

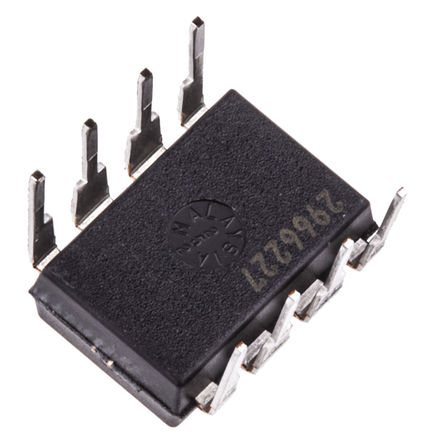

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD620BNZ

ADI

ANALOG DEVICES AD620BNZ Instrument Amplifier, 1 Amplifier, 15μV, 1.2V/µs, 1MHz, ± 2.3V to ± 18V, DIP

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 748.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC355993

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD620BNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD620BNZ
Производитель	ADI
ЧипСити Номер продукта	CC355993
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	2.3V ~ 18V
Ток Питания	900 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	650 mW
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	120 kHz
Скорость Нарастания	1.20 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	120 kHz
Входное Напряжение Смещения	15 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Рассеиваемая Мощность (Макс)	650 mW
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2.3 V
Длина	9.27 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD620BNZ описание продукта

The AD620BNZ is a Low Power High Accuracy Instrumentation Amplifier that requires only one external resistor to set gains of 1 to 10,000. It offers lower power (only 1.3mA max supply current), making it a good fit for battery-powered, portable (or remote) applications. The AD620 with its high accuracy of 40ppm maximum nonlinearity, low offset voltage of 50µV max and offset drift of 0.6µV/°C max is ideal for use in precision data acquisition systems such as weigh scales and transducer interfaces. The low noise, low input bias current and low power of the AD620 makes it well suited for medical applications, such as ECG and non-invasive blood pressure monitors. The low input bias current of 1.0nA max is made possible with the use of Superϐeta processing in the input stage. The amplifier is well suited for multiplexed applications with its settling time of 15µs to 0.01% and its cost is low enough to enable designs with one in-amp per channel.
Easy to use
Gain set with one external resistor
Higher performance than 3 op amp IA designs
Low power
Excellent DC performance (B grade)
Low noise
120kHz Bandwidth (G = 100)
15µs Settling time to 0.01%
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD620BNZ Даташит PDF

21 страницы, 445 КБ

07/12/2011
