AD596AHZ Купить - ADI Датчик температуры

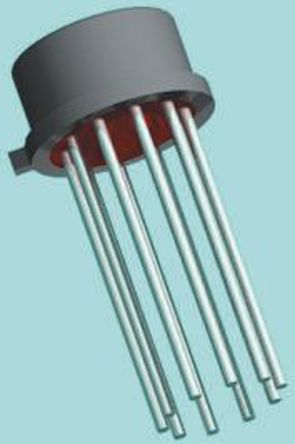

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD596AHZ

ADI

ANALOG DEVICES AD596AHZ Temperature Sensor IC, Voltage, TO-100, 10Pins

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 1,760.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2440992

Категория продукта:

Датчик температуры

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD596AHZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD596AHZ
Производитель	ADI
ЧипСити Номер продукта	CC2440992
Категория продукта	Датчик температуры
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	TO-100-10
Напряжение Питания (DC)	5.00V (min)
Выходное Напряжение	285 mV
Выходной Ток	5.00 mA
Ток Питания	300 µA
Количество Стежков	10 Position
Ширина Ленты	15.0 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	±4℃ (Max)
Напряжение питания	5V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	5 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD596AHZ описание продукта

The AD596AHZ is a monolithic Temperature Set-point Controller that has been optimized for use at elevated temperatures. The device cold junction compensates and amplifies at type J thermocouple input to derive an internal signal proportional to temperature. Dead-Band or switching hysteresis can be programmed using single external resistor. The device includes a thermocouple failure alarm that indicates an open thermocouple lead when operated in temperature proportional measurement mode. The alarm output has a flexible format. High quality instrumentation amplifier that allows the thermocouple to float over most of the supply voltage range.
Built-in ice point compensation
Temperature proportional operation 10mV/°C
Temperature set-point operation ON/OFF
Programmable switching hysteresis
High impedance differential input
Linearization not required for thermocouple temperatures close to 100 to 540°C
In stand-alone mode the device produces an output voltage that indicates its own temperature
