AD581LH Купить - ADI Опорный чип напряжения

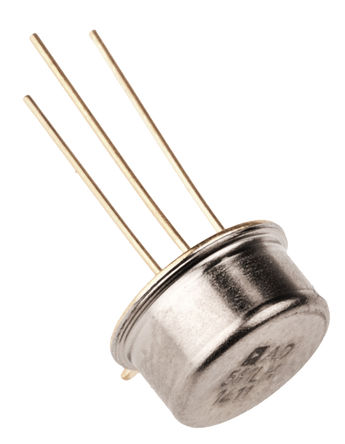

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD581LH

ADI

Series Voltage Reference IC ±0.05% 10mA TO-205AA, TO-5-3 Metal Can

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 5,647.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1766311

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD581LH характеристики

Атрибут	Значение атрибута
Номенклатура	AD581LH
Производитель	ADI
ЧипСити Номер продукта	CC1766311
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-5-3
Допустимое Отклонение Ёмкости	±0.05 %
Входное Напряжение (DC)	12.0V ~ 30.0V
Выходное Напряжение	10 V
Выходной Ток	10 mA
Ток Питания	1 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	10 V
Выходное напряжение (мин)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	±5 mV
Входное напряжение	40 V
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±5 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD581LH описание продукта

The AD581 series temperature-compensated monolithic band-gap Voltage Reference provides a precise 10V output from an unregulated input level ranging from 12 to 30V. Laser wafer trimming (LWT) is used to trim both the initial error at +25°C as well as the temperature coefficient, resulting in high precision performance previously available only in expensive hybrids or oven regulated modules. The 5mV initial error tolerance and 5ppm/°C guaranteed temperature coefficient of the AD581L is available in a monolithic voltage reference. The band gap circuit design used in the AD581 offers several advantages over classical zener breakdown diode techniques. Most important, no external components are required to achieve full accuracy and significant stability to low power systems. In addition, total supply current to the device, including the output buffer amplifier (which can supply up to 10mA) is typically 750µA.
25ppm/1000 hours (noncumulative) Excellent long-term stability
1mA Maximum Low quiescent current
10mA Current output capability
