AD558JP Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD558JP

ADI

Digital to Analog Converter 1Channel Rail to Rail 8Bit 20Pin PLCC

Наличие: 853 шт.

Адрес доставки:

Цена: ₽ 1,341.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC18808475

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD558JP характеристики

Атрибут	Значение атрибута
Номенклатура	AD558JP
Производитель	ADI
ЧипСити Номер продукта	CC18808475
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PLCC-20
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Битов	8 Bit
Рассеяние Мощности	375 mW
Частота Выборки	1.25 MHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	375 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD558JP описание продукта

Product Details
The AD558 DACPORT® is a complete voltage-output 8-bit digital-to-analog converter, including output amplifier, full microprocessor interface and precision voltage reference on a single monolithic chip. No external components or trims are required to interface, with full accuracy, an 8-bit data bus to an analog system.
The performance and versatility of the DACPORT is a result of several recently-developed monolithic bipolar technologies. The complete microprocessor interface and control logic is implemented with integrated injection logic (I2 L), an extremely dense and low power logic structure that is process-compatible with linear bipolar fabrication. The internal precision voltage reference is the patented low voltage bandgap circuit which permits full-accuracy performance on a single +5 V to +15 V power supply. Thin-film silicon-chromium resistors provide the stability required for guaranteed monotonic operation over the entire operating temperature range (all grades), while recent advances in laser-wafer-trimming of these thin-film resistors permit absolute calibration at the factory to within ±1 LSB; thus no user-trims for gain or offset are required. A new circuit design provides voltage settling to ±1/2 LSB for a full-scale step in 800 ns.

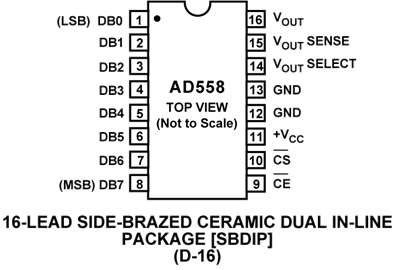

The AD558 is available in four performance grades. The AD558J and K are specified for use over the 0°C to +70°C temperature range, while the AD558S and T grades are specified for -55°C to +125°C operation. The "J" and "K" grades are available either in 16-pin plastic (N) or hermetic ceramic (D) DIPS. They are also available in 20-pin JEDEC standard PLCC packages. The "S" and "T" grades are available in the 16-pin hermetic ceramic DIP package.
DACPORT is a registered trademark of Analog Devices, Inc.
### Features and Benefits
Complete 8-bit DAC
Voltage Output-2 Calibrated Ranges
Internal Precision Bandgap Reference
Single-Supply Operation: +5 V to +15 V
Full Microprocessor Interface
Fast: 1 µs Voltage settling to ±1/2 LSB
Low Power: 75 mW
No User Trims
Guaranteed Monotonic Over Temperature
All Errors Specified Tmin to Tmax
Small 16-Pin DIP and 20-PIN PLCC Packages
Single Laser-Wafer-Trimmed Chip for Hybrids

Показывать

AD558JP Даташит PDF

8 страницы, 834 КБ

10/26/1995

просматривать

AD558JP Даташит PDF

11 страницы, 113 КБ

10/12/2011

10 страницы, 874 КБ

8 страницы, 854 КБ

03/28/2012

просматривать

AD558JP Даташит PDF

7 страницы, 565 КБ

02/05/2016

просматривать

AD558JP Даташит PDF

6 страницы, 555 КБ

01/26/2001

просматривать

AD558JP Даташит PDF

9 страницы, 848 КБ

02/05/2016

просматривать

AD558JP Даташит PDF

2 страницы, 61 КБ

06/03/2005

просматривать

AD558JP Другие Даташит

28 страницы, 442 КБ

06/19/2017

просматривать

AD558JP Другие Даташит

8 страницы, 335 КБ

10/26/1995

просматривать

AD558JP Параметры описания функции

15 страницы, 1264 КБ

09/27/2017

просматривать
