AD5535BKBCZ Купить - ADI Преобразователь DA

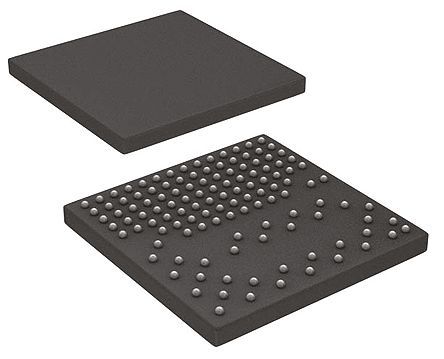

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5535BKBCZ

ADI

ANALOG DEVICES AD5535BKBCZ Digital to Analog Converter, 14Bit, 1.2MSPS, Serial, 4.75V to 5.25V, CSPBGA, 124Pins

Наличие: 1,221 шт.

Адрес доставки: Москва

Цена: ₽ 15,313.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2622793

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5535BKBCZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5535BKBCZ
Производитель	ADI
ЧипСити Номер продукта	CC2622793
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	124 Pin
Корпус/Пакет	BGA-124
Количество Выходных Интерфейсов	32 Output
Ток Питания	17.5 mA
Количество Каналов	32 Channel
Количество Стежков	124 Position
Количество Битов	14 Bit
Рассеяние Мощности	500 mW
Частота Выборки	1.20 MHz
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-10 ℃
Количество ЦАПов	32 DAC
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	15.1 mm
Ширина	15.1 mm
Высота	1.25 mm
Рабочая Температура	-10℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5535BKBCZ описание продукта

Product Details
The AD5535B is a 32-channel, 14-bit _dense_DAC® with an on-chip high voltage output amplifier. This device is targeted for optical micro-electromechanical systems. The output voltage range is programmable via the REF_IN pin. The output range is 0 V to 50 V when REF_IN = 1 V, and 0 V to 200 V when REF_IN = 4 V. Each amplifier can source 700 μA, which is ideal for the deflection and control of optical MEMS mirrors.
The selected digital-to-analog converter (DAC) register is written to via the 3-wire interface. The serial interface operates at clock rates of up to 30 MHz and is compatible with DSP and micro-controller interface standards.
The device is operated with AVCC = 4.75 V to 5.25 V, DVCC = 2.7 V to 5.25 V, V+ = 4.75 V to 5.25 V, and VPP of up to 225 V. REF_IN is buffered internally on the AD5535B and should be driven from a stable reference source.
**APPLICATIONS**
Optical micro-electromechanical systems (MEMS)
Optical crosspoint switches
Micropositioning applications using piezoelectric actuators
Level setting in automotive test and measurement
### Features and Benefits
High integration
\-- 32-channel, 14-bit denseDAC® with integrated high voltage output amplifier
Guaranteed monotonic
Housed in 15 mm × 15 mm CSP_BGA package
Full-scale output voltage
\-- Programmable from 50 V to 200 V via reference input
550 µA drive capability
Integrated silicon diode for temperature monitoring
DSP-/microcontroller-compatible serial interface
1.2 MHz channel update rate
Asynchronous RESET facility
–10°C to +85°C temperature range
