AD538ADZ Купить - ADI Активная деталь

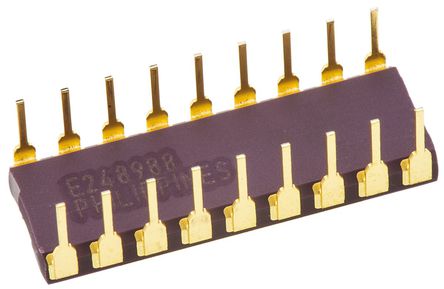

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD538ADZ

ADI

Analog Multiplier/Divider 1Bit 18Pin SBCDIP Tube

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 9,111.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC478244

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD538ADZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD538ADZ
Производитель	ADI
ЧипСити Номер продукта	CC478244
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	CDIP-18
Напряжение Питания (DC)	4.50V (min)
Выходное Напряжение	11 V
Выходной Ток	10 mA
Ток Питания	4.5 mA
Количество Цепей	1 Circuit
Количество Стежков	14 Position
Количество Битов	1 Bit
Рассеяние Мощности	250 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Входное напряжение	10 V
Длина	23.12 mm
Ширина	7.62 mm
Высота	3.05 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD538ADZ описание продукта

Product Details
The AD538 is a monolithic real-time computational circuit which provides precision analog multiplication, division, and exponentiation. The combination of low input and output offset voltages and excellent linearity results in accurate computation over an unusually wide input dynamic range. Laser wafer trimming makes multiplication and division with errors as low as 0.25% of reading possible, while typical output offsets of 100 microV or less add to the overall off-the-shelf performance level. Real-time analog signal processing is further enhanced by the device"s 400 kHz bandwidth.
The AD538"s overall transfer function is Vo=Vy(Vz/Vx)m. Programming a particular function is via pin strapping. No external components are required for one-quadrant (positive input) multiplication and division. Two-quadrant (bipolar numerator) division is possible with the use of external level shifting and scaling resistors. The desired scale factor for both multiplication and division can be set using the on-chip +2 V or +10 V references, or controlled externally to provide simultaneous multiplication and division. Exponentiation with an M value from 0.2 to 5 can be implemented with the addition of one or two external resistors.
Direct log ratio computation is possible by utilizing only the log ratio and output sections of the chip. Access to the multiple summing junctions adds further to the AD538"s flexibility. Finally, a wide power-supply range of ±4.5 V to ±18 V allows operation from standard ±5 V, ± 12 V and ± 15 V supplies.
The AD538 is available in two accuracy grades (A and B) over the industrial (-25°C to +85°C) temperature range and one grade (S) over the military (-55°C to +125°C) temperature range. The device is packaged in an 18-pin TO-118 hermetic size-brazed ceramic DIP. A-grade chips are also available.
### Features and Benefits
VOUT = VY (VZ divided by VX)m Transfer Function
Wide Dynamic Range (Denominator) -1000:1
Simultaneous Multiplication and Division
Resistor-Programmable Powers and Roots
No External Trims Required
Low Input Offsets <100 µV
Low Error ±0.25% of Reading (100:1 Range)
+2 V and +10 V On-Chip References
Monolithic Construction
