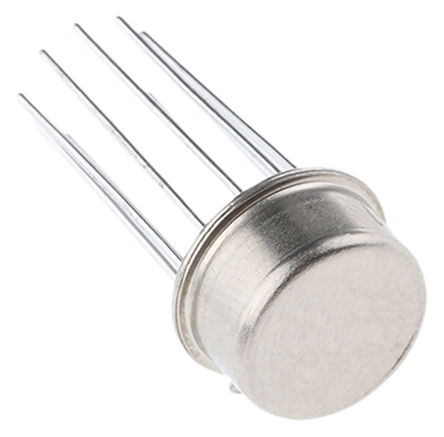

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD536ASH

ADI

ANALOG DEVICES AD536ASH RMS to DC Converter, 2.3MHz, -55℃, 125℃, TO-100, 10Pins

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 9,749.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC482104

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD536ASH характеристики

Атрибут	Значение атрибута
Номенклатура	AD536ASH
Производитель	ADI
ЧипСити Номер продукта	CC482104
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	10 Pin
Корпус/Пакет	TO-100-10
Ток Питания	1.2 mA
Рассеяние Мощности	500 mW
Ширина Ленты	2.3 MHz
Максимальное входное напряжение	7 V
Входное напряжение (мин)	0 V
Выходное напряжение (Макс)	11 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	2300 kHz
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	5V ~ 36V
Входное напряжение	0V ~ 7V
Высота	4.7 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD536ASH описание продукта

GENERAL DESCRIPTION
The AD536A is a complete monolithic integrated circuit that performs true rms-to-dc conversion. It offers performance comparable or superior to that of hybrid or modular units costing much more. The AD536A directly computes the true rms value of any complex input waveform containing ac and dc components.
A crest factor compensation scheme allows measurements with 1% error at crest factors up to 7. The wide bandwidth of the device extends the measurement capability to 300 kHz with less than 3 dB errors for signal levels greater than 100 m V.
FEATURES
True rms-to-dc conversion
Laser trimmed to high accuracy
±0.2% maximum error (AD536AK)
±0.5% maximum error (AD536AJ)
Wide response capability
Computes rms of ac and dc signals
450 kHz bandwidth: V rms > 100 mV
2 MHz bandwidth: V rms > 1 V
Signal crest factor of 7 for 1% error
dB output with 60 dB range
Low power: 1.2 mA quiescent current
Single- or dual-supply operation
Monolithic integrated circuit
−55°C to +125°C operation (AD536AS)

Показывать

AD536ASH Даташит PDF

15 страницы, 413 КБ

10/17/2014
