AD5144BRUZ10 Купить - ADI Цифровой потенциометр

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5144BRUZ10

ADI

Digital Potentiometer 256POS 10KΩ Quad 20Pin TSSOP Tube

Наличие: 239 шт.

Адрес доставки: Москва

Цена: ₽ 1,919.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1332342

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5144BRUZ10 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5144BRUZ10
Производитель	ADI
ЧипСити Номер продукта	CC1332342
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	1.80V (min)
Допустимое Отклонение Ёмкости	±8 %
Ток Питания	0.0007 mA
Количество Цепей	4 Circuit
Количество Стежков	20 Position
Сопротивление	10 kΩ
Допустимое Отклонение Сопротивления	±8 %
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±35 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5144BRUZ10 описание продукта

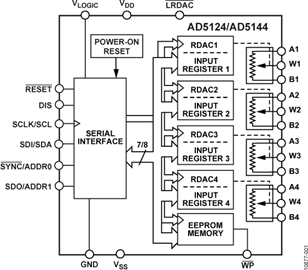

The AD5144BRUZ10 is a quad-channel Digital Potentiometer provides a nonvolatile solution for 256-position adjustment applications, offering guaranteed low resistor tolerance errors of ±8% and up to ±6mA current density in the Ax, Bx and Wx pins. The low resistor tolerance and low nominal temperature coefficient simplify open-loop applications as well as applications requiring tolerance matching. The linear gain setting mode allows independent programming of the resistance between the digital potentiometer terminals, through the RAW and RWB string resistors, allowing very accurate resistor matching. The high bandwidth and low THD ensure optimal performance for AC signals, making this device suitable for filter design. The low wiper resistance of only 40R at the ends of the resistor array allow for pin-to-pin connection. The wiper values can be set through a SPI-compatible digital interface that is also used to read back the wiper register and EEPROM contents.
Linear gain setting mode
8% Maximum resistor tolerance
±6mA Wiper current
3MHz Wide bandwidth
<75µs Fast start-up time
1.8 to 5.5V Independent logic supply
4kV ESD Protection
