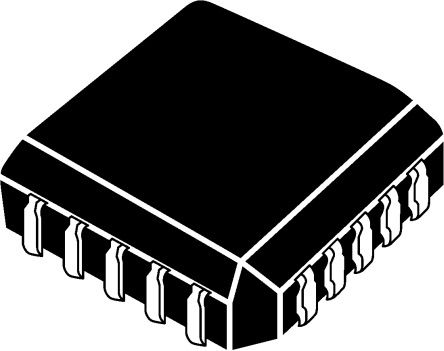

AD2S99APZ

ADI

Controlled Oscillator 0.002MHz to 0.02MHz Programmable Oscillator 20Pin PLCC

Наличие: 290 шт.

Адрес доставки: Москва

Цена: ₽ 1,194.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC669065

Категория продукта:

Таймер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD2S99APZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD2S99APZ
Производитель	ADI
ЧипСити Номер продукта	CC669065
Категория продукта	Таймер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PLCC-20
Частота	2kHz ~ 20kHz
Напряжение Питания (DC)	4.75V (min)
Ток Питания	8 mA
Ёмкость Нагрузки	1000 pF
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	20 %
Напряжение питания	5 V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	9.04 mm
Ширина	8.38 mm
Высота	3.68 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD2S99APZ описание продукта

The AD2S99APZ is a Programmable Sinusoidal Oscillator with synthesized synchronous reference output. The AD2S99APZ programmable sinusoidal oscillator provides sine wave excitation for resolvers and a wide variety of AC transducers. It also provides a synchronous reference output signal (3V p-p square wave) that is phase locked to its SIN and COS inputs. In an application, the SIN and COS inputs are connected to the transducer"s secondary windings. The synchronous reference output compensates for temperature and cabling dependent phase shifts and eliminates the need for external preset phase compensation circuits. The synchronous reference output can be used as a zero crossing reference for resolver-to-digital converters such as Analogue Devices" AD2S80A, AD2S82A, AD2S83 and AD2S90.
Dynamic phase compensation
Programmable excitation frequency
Signal loss detection
Integration
