AD2S80AJD Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

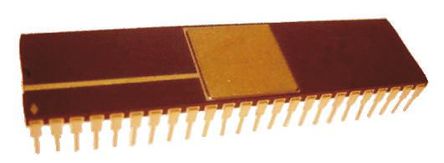

AD2S80AJD

ADI

ANALOG DEVICES AD2S80AJD Analog to Digital Converter, 16Bit, Dual (+/-), -10.8V, 13.2V, DIP

Наличие: 260 шт.

Адрес доставки:

Цена: ₽ 32,003.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1656121

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD2S80AJD характеристики

Атрибут	Значение атрибута
Номенклатура	AD2S80AJD
Производитель	ADI
ЧипСити Номер продукта	CC1656121
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	DIP-40
Напряжение Питания (DC)	-10.8 V (min)
Ток Питания	19 mA
Количество Каналов	2 Channel
Количество Стежков	40 Position
Количество Битов	16 Bit
Рассеяние Мощности	300 mW
Потребляемая Мощность	300 mW
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	13.2 V
Длина	53.24 mm
Ширина	15.75 mm
Высота	4.2 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD2S80AJD описание продукта

The AD2S80AJD is a variable resolution, Monolithic Resolver-to-digital Converter manufactured on a BiMOS II process that combines the advantages of CMOS logic and bipolar high accuracy linear circuits on the same chip. The converter allows users to select their own resolution and dynamic performance with external components. This allows the users great flexibility in defining the converter that best suits their system requirements. The AD2S80A converts resolver format input signals into a parallel natural binary digital word using a ratiometric tracking conversion method. This ensures high-noise immunity and tolerance of lead length when the converter is remote from the resolver. An analog signal proportional to velocity is also available and can be used to replace a tachogenerator.
Monolithic (BiMOS ll) tracking R/D converter
Ratiometric tracking conversion
Dynamic performance set by user
Velocity output
Low power consumption

Показывать

AD2S80AJD Даташит PDF

18 страницы, 359 КБ

09/20/2000
