AD203SN Купить - ADI Буферный усилитель

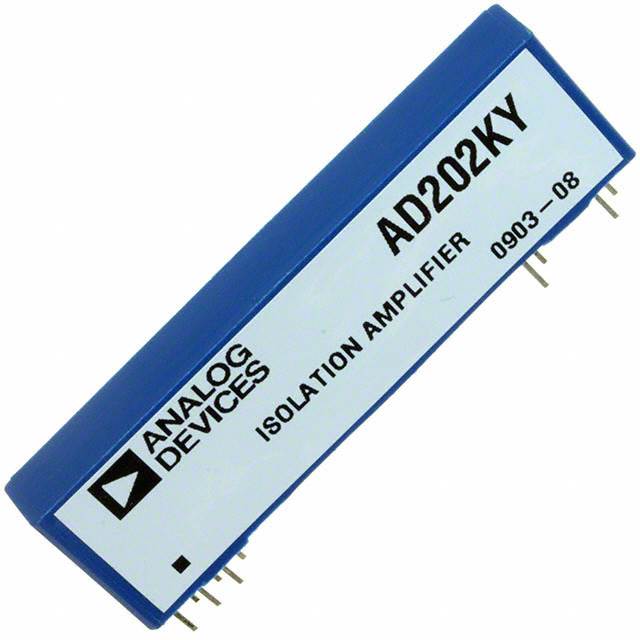

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD203SN

ADI

ANALOG DEVICES AD203SN Isolation Amplifier, Military Temperature Range, 1 Amplifier, 5mV, 1500Vrms, 12V to 16V, DIP

Наличие: 1,132 шт.

Адрес доставки: Москва

Цена: ₽ 28,517.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2270450

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD203SN характеристики

Атрибут	Значение атрибута
Номенклатура	AD203SN
Производитель	ADI
ЧипСити Номер продукта	CC2270450
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	PDIP-11
Выходной Ток	4mA @15V
Ток Питания	20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	106 dB
Ширина Ленты	10 kHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	10 kHz
Напряжение Изоляции	1500 Vrms
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	12V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	12 V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD203SN описание продукта

Product Details
The AD203SN is designed and built expressly for use in hostile operating environments. The AD203SN is also an integral member of Analog Devices" AD200 Series of low cost, high performance, transformer coupled isolation amplifiers. Technological innovations in circuit design, transformer construction, surface mount components and assembly automation have resulted in a rugged, economical, military temperature range isolator that either retains or improves upon the key performance specifications of the AD202/AD204 line.
The AD203SN provides total galvanic isolation between the input and output stages of the isolation amplifier, including the power supplies, through the use of internal transformer coupling. The functionally complete design of the AD203SN, powered by a single + 15 V de supply, eliminates the need for an external de/de converter. This permits the designer to minimize the necessary circuit overhead and consequently reduce the overall design and component costs. Furthermore, the power consumption, nonlinearity and drift characteristics of transformer coupled devices are vastly superior to those achievable with other isolation technologies, without sacrificing bandwidth or noise performance. Finally, the AD203SN will maintain its high operating performance even under sustained common mode stress.
The design of the AD203SN emphasizes maximum flexibility and ease of use in a broad range of applications where signals must be measured or transmitted under high CMV conditions. The AD203SN has a ± 10 V output range, an uncommitted input amplifier, an output buffer, a 10 kHz full power bandwidth and a front-end isolated power supply of ± 15 V dc @ ± 5 mA.
**Applications**
Engine Monitoring and Control
Mobile Multichannel Data Acquisition Systems
Instrumentation and/or Control Signal Isolation
Current Shunt Measurements
High Voltage Instrumentation Amplifier
### Features and Benefits
Rugged Design: characterized to MIL-STD-883C
Environmental Test Methods
1004 (Moisture Resistance)
1010 Condition B (Temperature Cycling, -55°C to +125°C)
2002 Condition B (Mechanical Shock@ 1,500 g for 0.5 ms)
2004 (Lead Integrity)
2007 Condition A (Variable Frequency Vibration @20g)
2015 (Resistance to Solvents)
Reliable Design: Conforms to Stringent Quality and Reliability Standards
Characterized to the Full Military Temperature Range
-55°C to +125°C Rated Performance
10 kHz Full Power Bandwidth
Low Nonlinearity: ±0.025% max
Wide Output Range: ±10 V min (Into a 2.5 kΩ Load)
High CMV Isolation: 1500 V RMS Continuous
Isolated Power: ±15 V DC@ ±5 mA
Small Size: 2.23"x0.83"x0.65" 56.6 mmx21.1 mmx16.5 mm
Uncommitted Input Amplifier
Two-Port Isolation Through Transformer Coupling
