ACJ5112 Купить - Panasonic Реле Мощности

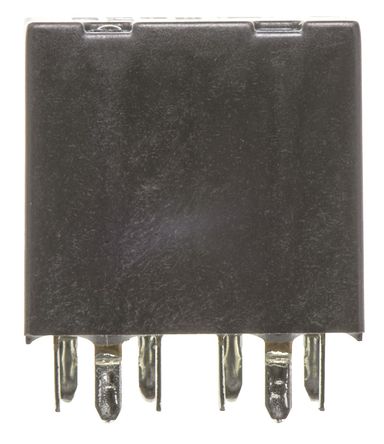

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ACJ5112

Panasonic

Relays 12VDC 180Ω 20(NO)/10(NC)A SPDT/SPDT(12.2mm 14.4mm 13.5mm) THT Automotive Relay Automotive

Наличие: 789 шт.

Адрес доставки: Москва

Цена: ₽ 229.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC47817458

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ACJ5112 характеристики

Атрибут	Значение атрибута
Номенклатура	ACJ5112
Производитель	Panasonic
ЧипСити Номер продукта	CC47817458
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	-
Потребляемая Мощность	800 mW
Напряжение Катушки	12 VDC
Ток Катушки	66.7 mA
Сопротивление Катушки	180 Ω
Напряжение катушки (DC)	12 V
Мощность катушки	800 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	12.2 mm
Ширина	14.4 mm
Высота	13.5 mm
Материал Контакта	Silver Alloy
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536410050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ACJ5112 описание продукта

FEATURES
• Smallest in its class, it is extremely compact at approx. 2/3 the size of previous products.
Compared to our previous miniature type CT relay, both the 1 Form C and 10-pin and 8-pin twin types take up approx. two thirds the space and volume. This makes them ideal for relay unit miniaturization.
• Compact and high-capacity 25 A load switching
High capacity control is possible while being compact and capable of motor lock load switching at 25 A, 14 V DC.
• Pin in Pastecompatible model added
Models compatible with the recently increasing Pin in Paste technique (reflow solder mounting) have been added. Pin in Paste compatible models are the flux tight type.
The Pin in Paste method may sometimes be referred to as THR(Through-hole Reflow).
• Environmental protection specifications
Cadmium-free contacts and use of lead free solder are standard. Environmental pollutants are not used.
TYPICAL APPLICATIONS
• Powered windows
• Automatic door locks
• Electrically powered mirrors
• Powered sunroofs
• Powered seats
• Lift gates
• Smart J/B related products, etc.
