74HCT238D Купить - NXP Логический контроллер

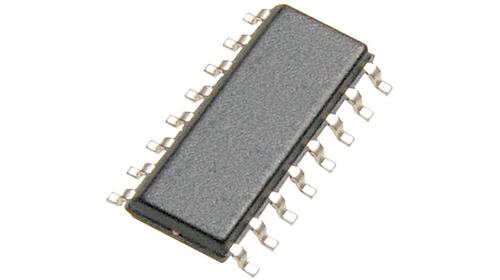

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HCT238D

NXP

NXP 74HCT238D Decoder / Demultiplexer, HCT Family, 8 Output, 4mA, 4.5V to 5.5V, SOIC-16

Наличие: 3,746 шт.

Адрес доставки: Москва

Цена: ₽ 24.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC114812296

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HCT238D характеристики

Атрибут	Значение атрибута
Номенклатура	74HCT238D
Производитель	NXP
ЧипСити Номер продукта	CC114812296
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	8 Output
Количество Стежков	16 Position
Выходной ток (Макс)	4 mA
Количество входов	3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74HCT238D описание продукта

The 74HCT238D is a 3-to-8 Decoder/Demultiplexer decodes three binary weighted address inputs (A0, A1 and A2) to eight mutually exclusive outputs (Y0 to Y7). The device features three enable inputs (E1\ and E2\ and E3). Every output will be low unless E1\ and E2\ are low and E3 is high. This multiple enable function allows easy parallel expansion to a 1-of-32 (5 to 32 lines) decoder with just four 238 ICs and one inverter. The 238 can be used as an eight output demultiplexer by using one of the active low enable inputs as the data input and the remaining enable inputs as strobes. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.
Demultiplexing capability
Multiple input enable for easy expansion
Ideal for memory chip select decoding
Active HIGH mutually exclusive outputs
Complies with JEDEC standard No. 7A
TTL Input levels
