74HC153D Купить - NXP Логический чип

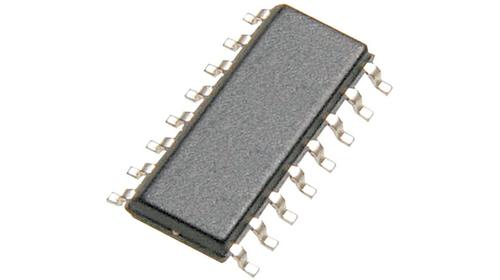

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC153D

NXP

NXP 74HC153D Multiplexer, HC Family, 4Input, 2 Output, 5.2mA, 2V to 6V, SOIC-16

Наличие: 3,725 шт.

Адрес доставки: Москва

Цена: ₽ 18.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC68293555

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC153D характеристики

Атрибут	Значение атрибута
Номенклатура	74HC153D
Производитель	NXP
ЧипСити Номер продукта	CC68293555
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	2 Output
Тип Контактов	4PST
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Полярность	Non-Inverting
Количество Вентилей	2 Gate
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10 mm
Ширина	3.9 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC153D описание продукта

The 74HC153D is a 4-input dual Multiplexer features independent enable inputs (nE\\) and common data select inputs (S0 and S1). For each multiplexer, the select inputs select one of the four binary inputs and routes it to the multiplexer output (nY). A high on E\ forces the corresponding multiplexer outputs low. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.
Non-inverting outputs
Separate enable input for each output
Common select inputs
Permits multiplexing from n lines to 1 line
Enable line provided for cascading (n lines to 1 line)
CMOS Input levels
Complies with JEDEC standard No. 7A
