1N5821 Купить - ON Semiconductor Диоды Шоттки

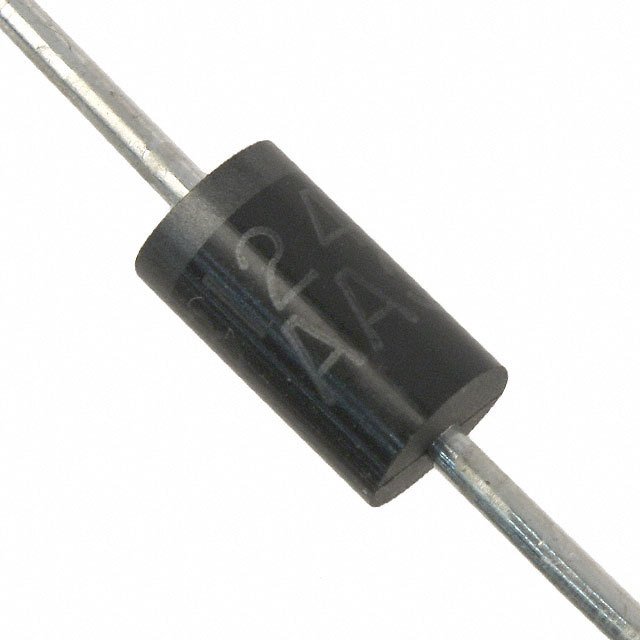

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

1N5821

ON Semiconductor

Diode Schottky 30V 3A 2Pin DO-201AD Bulk

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2650440

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N5821 характеристики

Атрибут	Значение атрибута
Номенклатура	1N5821
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2650440
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-201AD
Количество Стежков	2 Position
Напряжение в Прямом Направлении	500mV @3A
Тепловое Сопротивление	28℃/W (RθJA)
Прямой ток	3000 mA
Максимальный ток перенапряжения (Ifsm)	80 A
Максимальное прямое напряжение (Макс)	900 mV
Прямой ток (макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-65 ℃
Высота	9.5 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

1N5821 описание продукта

The Schottky Rectifier employs the Schottky Barrier principle in a large area metal-to-silicon power diode. The Schottky Rectifier¿s state-of-the-art geometry features chrome barrier metal, epitaxial construction with oxide passivation and metal overlap contact. It is ideally suited for use as rectifiers in low-voltage, high-frequency inverters, free wheeling diodes and polarity protection diodes.
Features
---
|
Extremely Low vF
Low Power Loss/High Efficiency
Low Stored Charge, Majority Carrier Conduction
Mechanical Characteristics:
Case: Epoxy, Molded
Weight: 1.1 gram (approximately)
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead Temperature for Soldering Purposes: 260 °C Max. for 10 Seconds
Shipped in plastic bags, 5,000 per bag
Available Tape and Reeled, 1500 per reel, by adding a "RL"" suffix to the part number
Polarity: Cathode indicated by Polarity Band
Marking: 1N5820, 1N5821, 1N5822
Pb-Free Packages are Available
