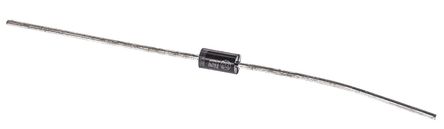

1N5819

ST Microelectronics

Schottky Rectifier, 40V, 1A, Single, DO-41 (DO-204AL), 2Pins, 550mV

Наличие: 3,900 шт.

Адрес доставки:

Цена: ₽ 13.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC47540

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N5819 характеристики

Атрибут	Значение атрибута
Номенклатура	1N5819
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC47540
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-41
Номинальное Напряжение (DC)	40.0 V
Номинальный Ток	1.00 A
Выходной Ток	≤1.00 A
Ток Нагрузки	1 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	550mV @1A
Полярность	Standard
Тепловое Сопротивление	100℃/W (RθJA)
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	25 A
Максимальное прямое напряжение (Макс)	550 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	150℃ (Max)
Длина	5.2 mm
Ширина	2.7 mm
Высота	2.7 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

1N5819 описание продукта

The 1N5819 from STMicroelectronics is an axial leaded low drop power schottky rectifier in DO-41 package. These diodes are featured with very small conduction losses, negligible switching losses, extremely fast switching and low forward voltage drop. Typically suited for switch mode power supplies, high frequency DC to DC converters, high frequency inverters, freewheeling, polarity protection and small battery chargers.
Avalanche capability specified
Maximum repetitive reverse voltage Vrrm of 40V
Non repetitive forward surge current IFSM of 25A at tp 10ms
Forward current If(AV) of 1A
Maximum forward voltage VF of 850mV at IF 3A
Maximum operating junction temperature of 150°C
