1N5817RL Купить - ON Semiconductor Диоды Шоттки

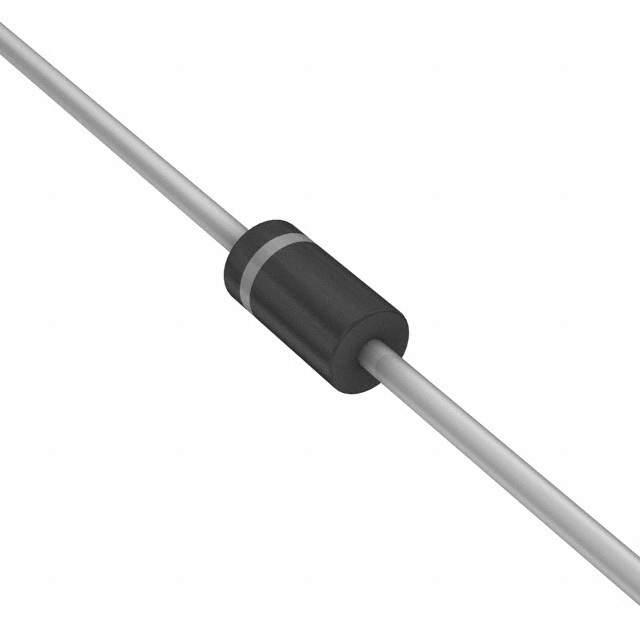

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

1N5817RL

ON Semiconductor

Diode Schottky 20V 1A 2Pin DO-41 T/R

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC102420614

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N5817RL характеристики

Атрибут	Значение атрибута
Номенклатура	1N5817RL
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC102420614
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-41
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	1.00 A
Выходной Ток	≤1.00 A
Напряжение в Прямом Направлении	450mV @1A
Полярность	Standard
Максимальное прямое напряжение (Макс)	450mV @1A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-65 ℃
Длина	5.2 mm
Ширина	2.7 mm
Высота	2.7 mm
Рабочая Температура	-65℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

1N5817RL описание продукта

The Schottky Rectifier employs the Schottky Barrier principle in a large area metal-to-silicon power diode. The Schottky Rectifier¿s state-of-the-art geometry features chrome barrier metal, epitaxial construction with oxide passivation and metal overlap contact. It is ideally suited for use as rectifiers in low-voltage, high-frequency inverters, free wheeling diodes and polarity protection diodes.
Features
---
|
Extremely Low vF
Low Stored Charge, Majority Carrier Conduction
Low Power Loss/High Efficiency Mechanical Characteristics
Mechanical Characteristics:
Case: Epoxy, Molded
Weight: 0.4 gram (approximately)
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Shipped in plastic bags, 1000 per bag.
Available Tape and Reeled, 5000 per reel, by adding a "RL" suffix to the part number
Polarity: Cathode Indicated by Polarity Band
Marking: 1N5817, 1N5818, 1N5819
Lead Temperature for Soldering Purposes: 260°C Max for 10 seconds
These are Pb-Free Devices
